Visão geral

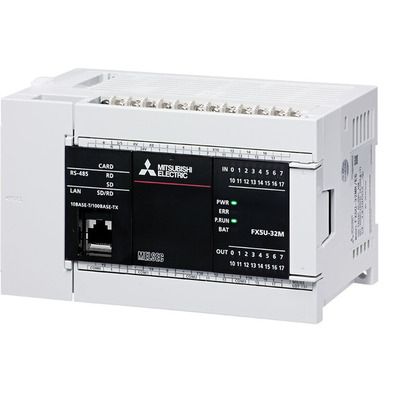

Este é um kit inicial de unidade de CPU para Controlador Lógico Programável (CLP) com entradas e saídas (I/O) integradas, pertencente à série MELSEC iQ-F da Mitsubishi Electric.
A unidade oferece 32 I/O, sendo 16 entradas digitais (24Vcc, tipo Sink/Source) e 16 saídas digitais (24Vcc, tipo Sink). Possui capacidade de memória flash de 64K passos (128KBytes) para o programa e conta com conexões do tipo borne de parafuso para as I/O.
Inclui comunicação via Ethernet e RS-485, com tensão de alimentação de 100Vac a 240Vac. O produto é destinado à montagem em trilho DIN e equivale ao código FX5U32MTESK.
Principais recursos
- 32 entradas e saídas (I/O) integradas
- 16 entradas digitais (24Vcc, Sink/Source)
- 16 saídas digitais (24Vcc, Sink)
- Memória flash de 64K passos (128KBytes)
- Comunicação Ethernet e RS-485
- Tensão de alimentação 100Vac-240Vac
- Montagem em trilho DIN
- Kit inicial com software MELSOFT
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC iQ-F – FX5U |
| Funções | Sistema de controle de I/O de unidade de CPU CLP; Tipo de execução de programa de atualização; Tipo de operação repetitiva de programa armazenado; Tipo standby; Inicial; Varredura; Ciclo fixo; Evento |
| Projeto | Kit inicial / pacote de I/O integradas |
| Tensão de alimentação (CA) | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Linguagens de programação | Diagrama de blocos (Ladder diagram – LD) / Linguagem de símbolos de relé; Texto estruturado (ST); Diagrama de blocos de função (FBD); Programação de rótulos de função (FUN) (local/global) |
| Capacidade de memória | 64K passos (128KBytes) de memória flash (Programa); 1024 pontos (Temporizadores); 1024 pontos (Contadores); 8000 pontos (Registradores de dados); 32768 pontos (Registradores de arquivo); 4GBytes máx (cartão de memória SD/SDHC); 120kBytes (Memória de dispositivo / rótulo); 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conexões de borne de parafuso (I/O); Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-485; Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 16 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 16 x saídas digitais (24Vcc; Sink) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0.000034 ms; 34ns / instrução (MOV D0 D1) – 0.000034 ms |
| Consumo de corrente | 900mA / 0.9A |
| Consumo de energia | 30 W |
| Conteúdo | 1 x CPU (FX5U-32MT/ES); Software MELSOFT |
| Código de pedido / SKU do fabricante | FX5U-32MT/ES-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5U32MTESK |
| Em conformidade com os padrões | CE (diretiva EMC); CE (Diretiva LVD – Baixa Tensão); cUL; KC |
| Tempo de atualização | (Varredura constante) 0.2ms-2s / 0.0002-2 s; (Interrupção de ciclo fixo) 1ms-60s / 0.001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este produto é equivalente ao FX5U32MTESK.
Para mais informações técnicas e detalhes de aplicação, consulte a documentação fornecida.
