Visão geral

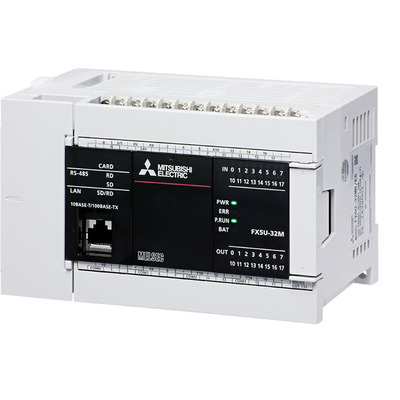

Unidade de CPU para Controlador Lógico Programável (CLP) com Entradas e Saídas (I/Os) integradas, parte do kit inicial/pacote. Inclui uma unidade CPU (FX5U-32MT/ESS) e o software MELSOFT.
A série MELSEC iQ-F da Mitsubishi Electric, modelo FX5U, oferece 32 pontos de I/O (16 entradas digitais e 16 saídas digitais), com capacidade de memória flash de 64K passos (128KBytes) para o programa. Possui conexões por terminais de parafuso para as I/Os, além de capacidade de comunicação via RS-485 e Ethernet.
A unidade opera com tensão de alimentação de 100Vac a 240Vac, sendo compatível com 120Vac, 208Vac, 220Vac e 230Vac. O modelo é projetado para montagem em trilho DIN e equivale ao código FX5U32MTESSK.
Principais recursos
- Unidade CPU com I/Os integrados
- Kit inicial com software MELSOFT
- 32 pontos de I/O (16 Entradas Digitais, 16 Saídas Digitais)
- Memória Flash de 64K passos (128KBytes)
- Conexões por terminais de parafuso
- Comunicação RS-485 e Ethernet
- Alimentação 100-240Vac
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade CPU |
| Série / Família de produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da subgama | Série MELSEC iQ-F – FX5U |
| Design | Kit inicial / pacote com I/Os integrados |
| Tensão de alimentação (AC) | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Linguagens de programação | DiagramaLadder (LD) / Linguagem de símbolos de relé, Texto Estruturado (ST), Diagrama de Blocos de Função (FBD), programação de labels de função (FUN) (local/global) |
| Capacidade de memória | 64Ksteps (128KBytes) memória flash (Programa), 1024 pontos (Temporizadores), 1024 pontos (Contadores), 8000 pontos (Registradores de dados), 32768 pontos (Registradores de arquivo), 4GBytes máx. (Cartão de memória SD/SDHC), 120kBytes (Memória de dispositivo / label), 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conexões por terminais de parafuso (I/O), porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-485, Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 16 x entradas digitais (24Vdc; Sink/Source) |
| Saídas digitais | 16 x saídas digitais (24Vdc; Source) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0.000034 ms, 34ns / instrução (MOV D0 D1) – 0.000034 ms |
| Consumo de corrente | 900mA / 0.9A |
| Consumo de energia | 30 W |
| Conteúdo | 1 x CPU (FX5U-32MT/ESS), software MELSOFT |
| Código de pedido / SKU do fabricante | FX5U-32MT/ESS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5U32MTESSK |
| Conforme com o(s) padrão(ões) | CE (diretiva EMC), CE (Diretiva LVD – Baixa Tensão), cUL, KC |
| Tempo de atualização (Refreshing time) | (Scan constante) 0.2ms-2s / 0.0002-2 s, (Interruptor de ciclo fixo) 1ms-60s / 0.001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este produto é fabricado pela Mitsubishi Electric.
