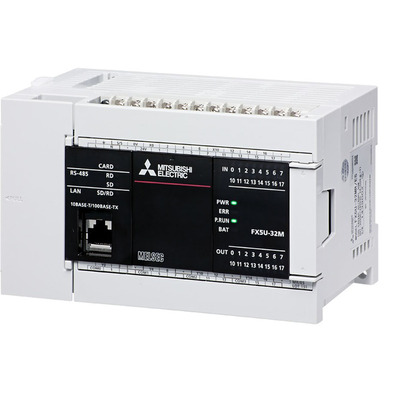

CPU PLC MELSEC iQ-F FX5U Mitsubishi Electric 32 I/O Unidade de CPU Mitsubishi Electric MELSEC iQ-F FX5U-32MT/ESS-LLK, 32 Entradas/Saídas (16 DI/16 DO), 100-240Vac, Ethernet, RS-485.
Visão geral
Unidade de CPU de Controlador Lógico Programável (CLP) com Entradas/Saídas integradas – kit promocional / pacote (1 x CPU (FX5U-32MT/ESS)) – Mitsubishi Electric (série MELSEC iQ-F – FX5U) – 32 E/S [16 DI (16 x entradas digitais (24Vcc; dreno/fonte) + 16 DO (16 x saídas digitais (24Vcc; fonte))] – Capacidade de memória flash de 64K passos (128KBytes) (Programa) – com conexões de borne de parafuso (E/S) – com capacidade de comunicação RS-485 + Ethernet – Tensão de alimentação 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) – montagem em trilho DIN – equivalente a FX5U32MTESSLLK.
Este CLP da Mitsubishi Electric, modelo FX5U-32MT/ESS-LLK, oferece 32 pontos de E/S integrados, sendo 16 entradas digitais e 16 saídas digitais, ambas operando em 24Vcc. A unidade possui uma memória flash de programa com capacidade de 64K passos (128KBytes) e é equipada com conexões de borne de parafuso para as E/S, além de portas Ethernet e RS-485 para comunicação.
Projetado para montagem em trilho DIN, este componente é adequado para uma ampla gama de aplicações industriais que requerem automação e controle lógico. A tensão de alimentação universal (100Vca-240Vca) garante flexibilidade na instalação.
Principais recursos
- Controlador Lógico Programável (CLP)
- 32 Entradas/Saídas (16 DI / 16 DO)
- Memória Flash de 64K passos (128KBytes)
- Conexões de borne de parafuso
- Comunicação RS-485 e Ethernet
- Tensão de alimentação 100Vca-240Vca
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série/nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome do sub-alcance | Série MELSEC iQ-F – FX5U |
| Funções | Sistema de controle de E/S de unidade de CPU de Controlador Lógico Programável (CLP) — Tipo de execução de programa do sistema de atualização — operação repetitiva de programa — tipo standby — programa inicial — varredura — ciclo fixo — evento |
| Design | Kit promocional / pacote de E/S integradas |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama de escada (LD) / Linguagem de símbolo de relé Structured Text (ST) Function Block Diagram (FBD) função (FUN) programação de rótulos (local/global) |
| Capacidade de memória | Memória flash de 64K passos (128KBytes) (Programa) 1024 pontos (Temporizadores) 1024 pontos (Contadores) 8000 pontos (Registradores de dados) 32768 pontos (Registradores de arquivo) 4GBytes máx (cartão de memória SD/SDHC) 120kBytes (Memória de dispositivo / rótulo) 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conexões de borne de parafuso (E/S) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-485 Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 16 x entradas digitais (24Vcc; dreno/fonte) |
| Saídas digitais | 16 x saídas digitais (24Vcc; fonte) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0,000034 ms 34ns / instrução (MOV D0 D1) – 0,000034 ms |
| Consumo de corrente | 900mA / 0,9A |
| Consumo de energia | 30 W |
| Conteúdo | 1 x CPU (FX5U-32MT/ESS) |
| Código de pedido / SKU do fabricante | FX5U-32MT/ESS-LLK |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5U32MTESSLLK |
| Em conformidade com os padrões | CE (Diretiva EMC) CE (LVD – Diretiva de Baixa Tensão) cUL KC |
| Tempo de atualização | (Varredura constante) 0,2ms-2s / 0,0002-2 s (Interruptor de ciclo fixo) 1ms-60s / 0,001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este produto é equivalente ao SKU FX5U32MTESSLLK.
Para mais informações ou para discutir suas necessidades de automação, entre em contato conosco.
