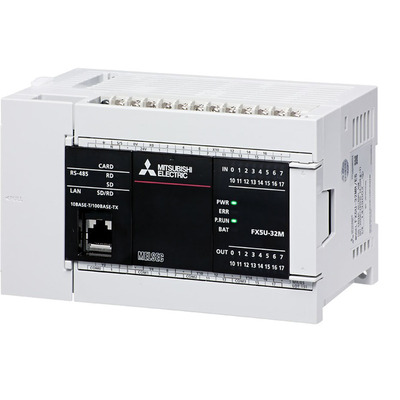

Principais recursos
- Unidade de CPU para CLP com I/Os integrados
- Kit inicial com software MELSOFT
- 32 I/O (16 Entradas Digitais / 16 Saídas Digitais)
- Entradas Digitais: 24Vcc, Sink/Source
- Saídas Digitais: 24Vcc, Sink
- Memória Flash: 64K passos (128KBytes) para programa
- Conexões: Bornes de parafuso para I/Os, Porta RJ45 para Ethernet
- Comunicação: RS-485 e Ethernet
- Tensão de Alimentação: 24Vcc
- Montagem: Trilho DIN
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da sub-gama | Série MELSEC iQ-F – FX5U |
| Funções | Sistema de controle de I/O de unidade de CPU para CLP — Tipo de execução de programa do sistema de refresh — operação repetitiva com programa armazenado Tipo de execução de programa — tipo standby Tipo de execução de programa — inicial Tipo de execução de programa — scan Tipo de execução de programa — ciclo fixo Tipo de execução de programa — evento |
| Design | Kit inicial / pacote de I/Os integrados |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolos de relé, Texto Estruturado (ST), Diagrama de Blocos de Função (FBD), função (FUN), programação por rótulos (local/global) |
| Capacidade de memória | Memória flash de 64K passos (128KBytes) (Programa) 1024 pontos (Temporizadores) 1024 pontos (Contadores) 8000 pontos (Registradores de Dados) 32768 pontos (Registradores de Arquivo) 4GBytes máx. (Cartão de memória SD/SDHC) 120kBytes (Memória de dispositivo / rótulo) 5MBytes (Memória de Dados / ROM padrão) |
| Tipo de conexão | Conexões por bornes de parafuso (I/O) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-485 Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 16 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 16 x saídas digitais (24Vcc; Sink) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0,000034 ms 34ns / instrução (MOV D0 D1) – 0,000034 ms |
| Consumo de corrente | 900mA / 0,9A |
| Consumo de energia | 30 W |
| Conteúdo | 1 x CPU (FX5U-32MT/DS) Software MELSOFT. |
| Código de pedido / SKU do fabricante | FX5U-32MT/DS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5U32MTDSK |
| Em conformidade com norma(s) | CE (Diretiva EMC) CE (Diretiva LVD – Baixa Tensão) cUL KC |
| Tempo de refresh | (Scan constante) 0,2ms-2s (Interruptor de ciclo fixo) 1ms-60s |
—SEPARATOR—
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
