Dynapar H

Encoders Dynapar Heavy Duty: HS35N, HS35R e HSD35

A linha Dynapar H reúne os encoders incrementais de eixo vazado (hollow shaft) de uso pesado da Dynapar, projetados para serem instalados diretamente sobre o eixo do motor ou da máquina, dispensando acoplamento elástico, flange ou suporte adicional. É a família mais aplicada em siderurgia, papel e celulose, elevadores, guindastes, extrusoras e linhas de laminação.

Principais séries

• HS35N — eixo vazado, produzido no Brasil, resolução de 1 a 5.000 PPR e disco inquebrável. É a série de maior giro deste catálogo.

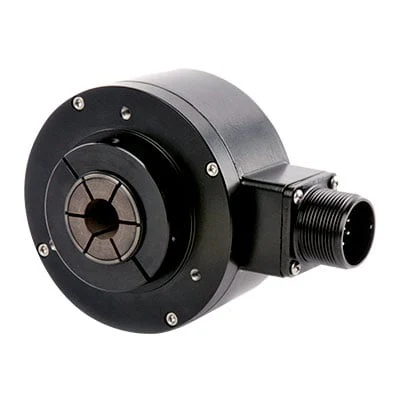

• HS35R — versão selada (sealed hollow-shaft), indicada para ambientes com maior exposição a contaminação.
• HSD35 — variante da mesma plataforma mecânica, com opções adicionais de saída e conexão.

Características técnicas comuns

• Grau de proteção IP65
• Temperatura de operação de 0 °C a 100 °C (armazenagem de -20 °C a 100 °C)
• Umidade de até 98%, sem condensação
• Resistência a choque de até 50 G e vibração de 5 Hz a 2.000 Hz
• Vida útil do rolamento estimada em 128.000 horas a 1.800 RPM
• Proteção elétrica contra sobretensão, curto-circuito e inversão de polaridade
• Peso aproximado de 450 g

Como ler o part number

O código do encoder Dynapar HS35 é composicional: cada bloco define uma característica. Em HS35N102493CR0, por exemplo, HS35N é a família, 1024 é a resolução em pulsos por volta (PPR), 9 é o diâmetro do eixo vazado, 3 é o tipo de fixação, C é a saída elétrica, R é o tipo de conexão e 0 indica o plug. Cada página de produto deste catálogo traz a decodificação completa do respectivo part number.

Disponibilidade e cotação

A Mokka Sensors é distribuidora autorizada Dynapar. Este catálogo funciona como consulta técnica: os part numbers listados são cotados diretamente com a nossa equipe, e parte da linha conta com a opção de Entrega Turbo, com produção em até um dia útil. Consulte as condições para o código desejado.
