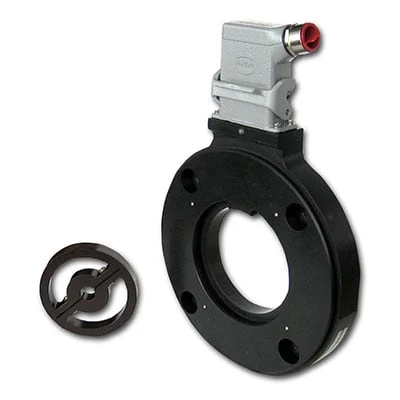

NorthStar · Dynapar ST85
ST82048LC07EVCCEncoder incremental magnetic - bearingless
O NorthStar ST82048LC07EVCC pertence à série ST85. A configuração documentada tem 2048 PPR, eixo / furo de 25.4 mm, alimentação de 5-26 Vcc.
Disponibilidade e prazo são confirmados na cotação.
- Resolução (PPR)
- 2048
- Diâmetro do eixo / furo (mm)
- 25.4
- Tensão de alimentação
- 5-26 Vcc
- Terminação
- 3 in Extended Height Latching Industrial Connector with 1/2 in NPT
Identificação da referência
Dados do ST82048LC07EVCC
| Part number do fabricante | ST82048LC07EVCC |
|---|---|
| Tipo de encoder | Incremental |
| Configuração de montagem | NEMA 8.5" 180 C-Face |
| Tecnologia de detecção | Magnetic - Bearingless |
| Peso (lb) | 15 |
| Posição da conexão | Radial |
| Tipo de conexão | Connector |
| Material da carcaça | Alumínio |
| Rotação máxima (rpm) | 7000 |
| Material do eixo / furo | Alumínio |
| Diâmetro do eixo / furo (mm) | 25.4 |
| Tipo de eixo | Eixo vazado |
| Terminação | 3 in Extended Height Latching Industrial Connector with 1/2 in NPT |
| Ciclo de trabalho | 35-65% |
| Canais incrementais | A, A', B, B' |
| Tensão de alimentação | 5-26 Vcc |
| Estágio de saída | IC-WE |
| Frequência máxima de resposta (kHz) | 180 |
| Sinal de saída | 5-26 Vcc |
| Resolução (PPR) | 2048 |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra curto-circuito | Sim |
| Umidade sem condensação (%) | 98 |
| Temperatura máxima de operação (°C) | 100 |
| Temperatura máxima de armazenamento (°C) | 120 |
| Temperatura mínima de operação (°C) | -40 |
| Temperatura mínima de armazenamento (°C) | -40 |
| Imunidade a ruído | EN61326-1 |
| Resistência a choque | 300G min. |
| Resistência a vibração | 20G, 5-2000Hz |
Especificações transcritas e traduzidas da ficha individual do fabricante para este part number.
Seleção e reposição do ST82048LC07EVCC
Para substituir esta referência, compare a configuração completa com o equipamento instalado. A resolução isolada não determina a compatibilidade do encoder.
- Confira a resolução de 2048 PPR e o modo de contagem utilizado pelo controlador.
- Verifique a alimentação de 5-26 Vcc e os níveis elétricos aceitos pela entrada do equipamento.
- Compare o diâmetro de 25.4 mm com o desenho da montagem; dimensões próximas em polegadas e milímetros não são equivalentes.
- Confira a pinagem e a presença dos canais A, B, Z e complementares exigidos pela aplicação.
- Valide a fixação, a posição da conexão e o espaço para o cabo pelo desenho dimensional.
- Respeite as condições de temperatura, rotação e vedação indicadas para a execução.
Com 2048 PPR a 1.000 rpm, cada canal produz aproximadamente 34,13 kHz (f = PPR × rpm ÷ 60). Este é um exemplo de cálculo; a rotação admissível depende também dos limites do encoder e da entrada do controlador.
Informe o código completo ST82048LC07EVCC e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do ST82048LC07EVCC
Referência no catálogo oficial DynaparDados do part number ST82048LC07EVCCDatasheet e desenhos — DynaparConfira as opções, as condições de aplicação e a pinagem da configuração.Manual de instalação — DynaparConfira as opções, as condições de aplicação e a pinagem da configuração.Pesquisa técnica atualizada em 23 de outubro de 2026. Consulte as notas, os desenhos e as condições de aplicação dos documentos do fabricante.
Outros códigos desta família
As referências abaixo possuem configurações próprias. A proximidade do código não confirma equivalência.
