Visão geral

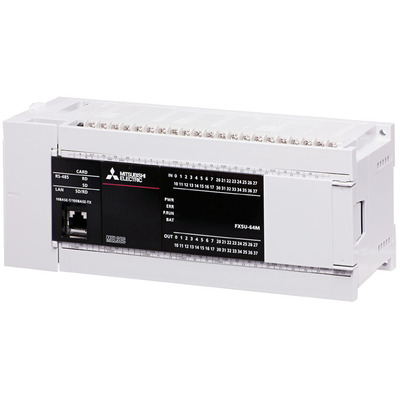

Esta unidade central de processamento (CPU) de Controlador Lógico Programável (CLP) pertence à série MELSEC iQ-F da Mitsubishi Electric, modelo FX5U. Ela integra 64 entradas e saídas (I/O), sendo 32 entradas digitais e 32 saídas digitais, operando com tensão de 24Vcc.
A CPU possui capacidade de memória flash de 64K passos (128 KBytes) para o programa, com conexões do tipo borne de parafuso para I/O e interfaces de comunicação RS-485 e Ethernet. O método de montagem é em trilho DIN, garantindo instalação prática em painéis industriais.
Projetada para controle de sistemas de I/O, a unidade executa programas de forma repetitiva em modo de programa armazenado. Sua arquitetura permite operação em diferentes tipos de execução, incluindo standby, inicial, varredura (scan), ciclo fixo e por evento, adaptando-se a diversas aplicações industriais.
Principais recursos
- Controlador Lógico Programável (CLP) com 64 entradas/saídas (I/O) integradas
- 32 entradas digitais (24Vcc; sink/source)
- 32 saídas digitais (24Vcc; source)
- Capacidade de memória flash de 64K passos (128 KBytes)
- Conexões do tipo borne de parafuso para I/O
- Comunicação via RS-485 e Ethernet (RJ45)
- Tensão de alimentação de 24Vcc
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade CPU |
| Série / Nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da sub-linha | MELSEC iQ-F – Série FX5U |
| Funções | Sistema de controle de I/O de unidade CPU CLP — Tipo de execução de programa — operação repetitiva de programa armazenado Tipo de execução de programa — tipo standby Tipo de execução de programa — inicial Tipo de execução de programa — varredura Tipo de execução de programa — ciclo fixo Tipo de execução de programa — evento |
| Projeto | I/O integrados |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | DiagramaLadder (LD) / Linguagem de Símbolos de Relé Structured Text (ST) Função Function Block Diagram (FBD) programação de rótulos (local/global) |
| Capacidade de memória | Memória flash de 64K passos (128 KBytes) (Programa) 1024 pontos (Temporizadores) 1024 pontos (Contadores) 8000 pontos (Registradores de Dados) 32768 pontos (Registradores de Arquivo) 4GBytes máx (cartão de memória SD/SDHC) 120kBytes (Memória de Dispositivo / rótulo) 5MBytes (Memória de Dados / ROM padrão) |
| Tipo de conexão | Conexões de borne de parafuso (I/O) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-485 Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 32 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 32 x saídas digitais (24Vcc; Source) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0.000034 ms 34ns / instrução (MOV D0 D1) – 0.000034 ms |
| Consumo de corrente | 900mA / 0.9A |
| Consumo de energia | 40 W |
| Código de pedido / SKU do fabricante | FX5U-64MT/DSS |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5U64MTDSS |
| Em conformidade com a(s) norma(s) | CE (diretiva EMC) CE (Diretiva LVD de Baixa Tensão) cUL KC |
| Tempo de atualização (Refreshing time) | (Scan constante) 0.2ms-2s / 0.0002-2 s (Interrupção de ciclo fixo) 1ms-60s / 0.001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Para mais detalhes sobre aplicações e compatibilidades, consulte os catálogos e manuais disponíveis.
