Principais recursos
- Unidade de CPU com 64 pontos de I/O integrados (32 DI / 32 DO).
- Memória flash de 64K passos (128 KBytes) para programa.
- Interfaces de comunicação RS-485 e Ethernet.
- Alimentação de 100 a 240Vca.
- Montagem em trilho DIN.
- Kit inicial com software MELSOFT incluso.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família de produtos | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da sub-faixa | MELSEC iQ-F – Série FX5U |
| Funções | Sistema de controle I/O de unidade de CPU CLP. Tipo de execução de programa – operação repetitiva de programa armazenado. Tipo de execução de programa – tipo standby. Tipo de execução de programa – inicial. Tipo de execução de programa – varredura. Tipo de execução de programa – ciclo fixo. Tipo de execução de programa – evento. |
| Design | Kit inicial / pacote com I/Os integrados |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama de blocos de funções (FBD) Linguagem de símbolos de relé (LD) Texto estruturado (ST) Função de programação de rótulos (FUN) (local/global) |
| Capacidade de memória | 64Ksteps (128KBytes) memória flash (Programa). 1024 pontos (Temporizadores). 1024 pontos (Contadores). 8000 pontos (Registradores de dados). 32768 pontos (Registradores de arquivo). 4GBytes máx (cartão de memória SD/SDHC). 120kBytes (Memória de dispositivo / rótulo). 5MBytes (Memória de dados / ROM padrão). |
| Tipo de conexão | Conexões tipo borne de parafuso (I/O) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-485 Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 32 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 32 x saídas digitais (24Vcc; Source) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0.000034 ms. 34ns / instrução (MOV D0 D1) – 0.000034 ms. |
| Consumo de corrente | 900mA / 0.9A |
| Consumo de energia | 40 W |

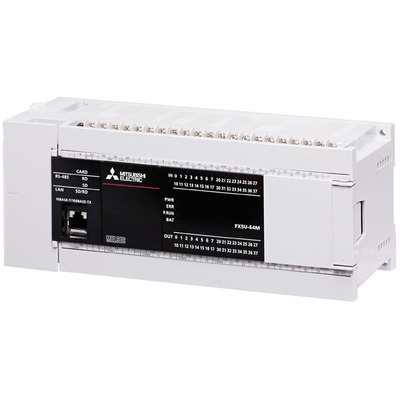

| Conteúdo | 1 x CPU (FX5U-64MT/ESS) Software MELSOFT |
| Código de pedido / SKU do fabricante | FX5U-64MT/ESS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5U64MTESSK |
| Em conformidade com as normas | CE (diretiva EMC) CE (LVD – Diretiva de Baixa Tensão) cUL KC |
| Tempo de atualização | (Varredura constante) 0.2ms-2s / 0.0002-2 s (Interrupção de ciclo fixo) 1ms-60s / 0.001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este modelo é equivalente ao FX5U64MTESSK.
