Visão geral

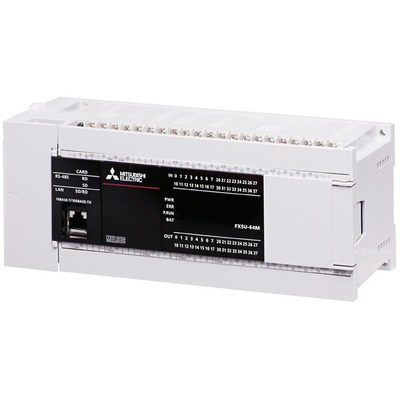

Unidade de Controlador Lógico Programável (CLP) com Entradas e Saídas (I/O) integradas – kit inicial / pacote (1 x CPU (FX5U-64MR/ES) + software MELSOFT). Esta unidade faz parte da série MELSEC iQ-F da Mitsubishi Electric.
O modelo FX5U-64MR/ES-K oferece 64 pontos de I/O, sendo 32 entradas digitais (24Vcc; tipo sink/source) e 32 saídas digitais (contatos NA de relé). Possui memória flash de 64K passos (128KBytes) para o programa e conexões tipo borne de parafuso para as I/O.
Inclui capacidade de comunicação via RS-485 e Ethernet, e opera com tensão de alimentação de 100Vac a 240Vac. É projetado para montagem em trilho DIN e equivale ao modelo FX5U64MRESK.
Principais recursos
- Controlador Lógico Programável (CLP) com I/O integradas
- Kit inicial / pacote com software
- 64 I/O (32 Entradas Digitais / 32 Saídas Digitais de Relé)
- Memória de programa de 64K passos (128KBytes)
- Conexões de bornes de parafuso (I/O)
- Comunicação via RS-485 e Ethernet
- Tensão de alimentação de 100Vac a 240Vac
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série do produto / Nome da família | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da sub-gama | MELSEC iQ-F – Série FX5U |
| Funções | Unidade de CPU de CLP com controle de I/O; Execução de programa do tipo programa armazenado repetitivo; Tipo de programa de execução em espera; Programa de execução inicial; Programa de execução em varredura; Programa de execução de ciclo fixo; Programa de execução por evento |
| Design | Kit inicial / pacote com I/O integradas |
| Tensão de alimentação (AC) | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de símbolo de relé; Structured Text (ST); Function Block Diagram (FBD); Função de programação por rótulos (local/global) |
| Capacidade de memória | 64Ksteps (128KBytes) de memória flash (Programa); 1024 pontos (Temporizadores); 1024 pontos (Contadores); 8000 pontos (Registradores de dados); 32768 pontos (Registradores de arquivo); 4GBytes máx. (cartão de memória SD/SDHC); 120kBytes (Memória de dispositivo / rótulo); 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conexões de bornes de parafuso (I.O.); Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-485; Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 32 x entradas digitais (24Vcc; Sink/Source) |
| Saídas digitais | 32 x saídas digitais (Contatos NA de Relé) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0.000034 ms; 34ns / instrução (MOV D0 D1) – 0.000034 ms |
| Consumo de corrente | 900mA / 0.9A |
| Consumo de energia | 40 W |
| Conteúdo | 1 x CPU (FX5U-64MR/ES); Software MELSOFT |
| Código de pedido / SKU do fabricante | FX5U-64MR/ES-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5U64MRESK |
| Em conformidade com padrão(ões) | CE (Diretiva EMC); CE (Diretiva LVD – Baixa Tensão); cUL; KC |
| Tempo de atualização | (Varredura constante) 0.2ms-2s / 0.0002-2 s; (Interrupção de ciclo fixo) 1ms-60s / 0.001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Este produto é um controlador lógico programável da linha MELSEC iQ-F da Mitsubishi Electric.
Entre em contato para mais informações.
