Visão geral

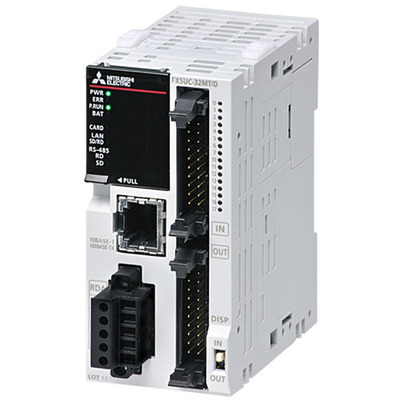

Unidade de CPU de Controlador Lógico Programável (CLP) compacta com Entradas/Saídas (E/S) integradas, parte de um kit inicial/pacote, incluindo 1 CPU (FX5UC-32MT/DSS) e software MELSOFT. Pertence à série MELSEC iQ-F da Mitsubishi Electric.
Oferece 32 pontos de E/S, compreendendo 16 entradas digitais (24Vcc; sink) e 16 saídas digitais (24Vcc; source). Possui capacidade de memória flash de 64K passos (128KBytes) para o programa. A unidade dispõe de conectores de cabo MIL ribbon para as E/S e funcionalidades de comunicação via RS-485 e Ethernet.
Principais recursos
- CLP compacto com E/S integradas
- 16 Entradas Digitais (24Vcc; Sink)
- 16 Saídas Digitais (24Vcc; Source)
- Memória de programa de 64K passos (128KBytes)
- Comunicação Ethernet e RS-485
- Montagem em trilho DIN
- Kit inicial com software MELSOFT
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série/família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladores (CPUs) |
| Nome da sub-linha | MELSEC iQ-F – Série FX5UC |
| Funções | Unidade de CPU CLP compacta com controle de E/S; Sistema de atualização; Tipo de execução de programa – operação repetitiva de programa armazenado; Tipo de execução de programa – em espera; Tipo de execução de programa – inicial; Tipo de execução de programa – varredura; Tipo de execução de programa – ciclo fixo; Tipo de execução de programa – evento |
| Design | Kit inicial/pacote com E/S integradas |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama de ladder (LD) / Linguagem de símbolo de relé; Structured Text (ST); Function Block Diagram (FBD); Função (FUN); Programação por rótulos (local/global) |
| Capacidade de memória | 64K passos (128KBytes) memória flash (Programa); 1024 pontos (Temporizadores); 1024 pontos (Contadores); 8000 pontos (Registradores de dados); 32768 pontos (Registradores de arquivo); 4GBytes máx (cartão de memória SD/SDHC); 120kBytes (Memória de dispositivo / rótulo); 5MBytes (Memória de dados / ROM padrão) |
| Tipo de conexão | Conectores de cabo MIL ribbon (E/S); Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-485; Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 16 x entradas digitais (24Vcc; Sink) |
| Saídas digitais | 16 x saídas digitais (24Vcc; Source) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0.000034 ms; 34ns / instrução (MOV D0 D1) – 0.000034 ms |
| Consumo de corrente | 720mA / 0.72A (5Vcc); 500mA / 0.5A (24Vcc) |
| Consumo de energia | 5 W |
| Conteúdo | 1 x CPU (FX5UC-32MT/DSS); Software MELSOFT |
| Código de pedido / SKU do fabricante | FX5UC-32MT/DSS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5UC32MTDSSK |
| Em conformidade com normas | CE (diretiva EMC); cUL; KC |
| Tempo de atualização | (Varredura constante) 0.2ms-2s / 0.0002-2 s; (Interrupção de ciclo fixo) 1ms-60s / 0.001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
O produto é equivalente a FX5UC32MTDSSK.
