Principais recursos

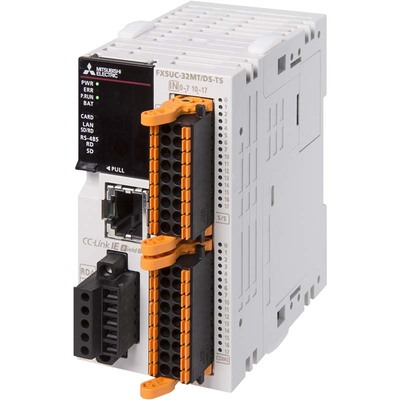

- Unidade de CPU CLP compacta
- 32 Entradas/Saídas Integradas (16 DI / 16 DO)
- Alimentação 24Vcc
- Conexões tipo mola para I/O
- Comunicação RS-485 e Ethernet
- Montagem em trilho DIN
- Capacidade de memória de 64K passos (128KBytes)
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > PLCs (Controladores Lógicos Programáveis) > Série MELSEC iQ-F > Controladoras (CPUs) |
| Nome da sub-linha | MELSEC iQ-F – Série FX5UC |
| Funções | Unidade de CPU CLP Compacta |
| Design | I/O integradas |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de Símbolos de Relé, Texto Estruturado (ST), Diagrama de Blocos de Função (FBD), programação de rótulos (fun) (local/global) |
| Capacidade de memória | Memória flash de 64K passos (128KBytes) para programa, 1024 pontos (Temporizadores), 1024 pontos (Contadores), 8000 pontos (Registradores de Dados), 32768 pontos (Registradores de Arquivo), máx. 4GB (cartão de memória SD/SDHC), 120kBytes (memória de Dispositivo/rótulo), 5MB (memória de Dados / ROM padrão) |
| Tipo de conexão | Conexões tipo mola (I/O) |
| Protocolo de comunicação | RS-485 Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 16 x entradas digitais (24Vcc; Sink) |
| Saídas digitais | 16 x saídas digitais (24Vcc; Sink) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0,000034 ms, 34ns / instrução (MOV D0 D1) – 0,000034 ms |
| Consumo de corrente | 720mA / 0,72A (5Vcc), 500mA / 0,5A (24Vcc) |
| Consumo de energia | 5 W |
| Código de pedido / SKU do fabricante | FX5UC-32MT/DS-TS |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5UC32MTDSTS |
| Em conformidade com o(s) padrão(ões) | CE (diretiva EMC), cUL, KC |
| Tempo de atualização | (Scan constante) 0,2ms-2s / 0,0002-2 s, (Interruptor de ciclo fixo) 1ms-60s / 0,001-60 s |
—SEPARATOR—
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
Para mais informações técnicas e de aplicação, consulte os catálogos e manuais disponíveis.
