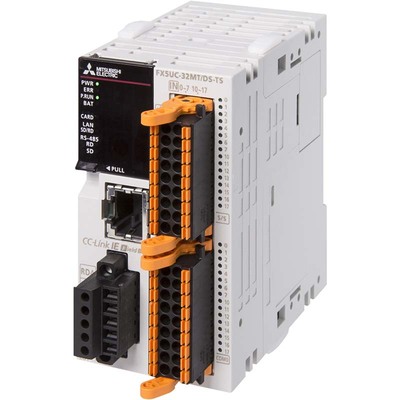

CPU PLC Compacta Mitsubishi Electric FX5UC-32MT/DSTS-K CPU PLC Compacta Mitsubishi Electric FX5UC-32MT/DSTS-K 32 I/O 24Vdc com RS-485 e Ethernet, Kit Inicial.
Visão geral
Unidade de CPU de Controlador Lógico Programável (CLP) compacto com E/Os integrados, parte do kit inicial/pacote. Este CLP da Mitsubishi Electric, série MELSEC iQ-F, modelo FX5UC, oferece 32 E/Os (16 entradas digitais e 16 saídas digitais) com alimentação de 24Vcc. A unidade possui capacidade de memória flash de 64K passos (128KBytes) para o programa.
Conta com conexões de mola para E/Os e capacidade de comunicação via RS-485 e Ethernet. Projetado para montagem em trilho DIN, este CLP é uma solução robusta para diversas aplicações industriais.
Principais recursos
- CPU de Controlador Lógico Programável (CLP) compacto
- 32 E/Os (16 entradas digitais e 16 saídas digitais)
- Alimentação de 24Vcc
- Memória flash de 64K passos (128KBytes)
- Conexões de mola para E/Os
- Comunicação RS-485 e Ethernet
- Montagem em trilho DIN
- Kit inicial/pacote com software MELSOFT
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série/nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > MELSEC iQ-F series > Controladores (CPUs) |
| Nome da sub-gama | MELSEC iQ-F – Série FX5UC |
| Funções | Unidade de CPU de Controlador Lógico Programável (CLP) compacto |
| Design | Kit inicial/pacote com E/Os integrados |
| Tensão de alimentação (CC) | 24Vcc |
| Linguagens de programação | Diagrama em blocos (Ladder diagram – LD) / Linguagem de símbolos de relé, Texto estruturado (ST), Diagrama de blocos funcionais (FBD), função (FUN), programação por rótulos (local/global) |
| Capacidade de memória | 64K passos (128KBytes) memória flash (Programa) 1024 pontos (Temporizadores) 1024 pontos (Contadores) 8000 pontos (Registradores de dados) 32768 pontos (Registradores de arquivo) 4GB máx. (cartão de memória SD/SDHC) 120kBytes (Memória de dispositivo / rótulo) 5MB (Memória de dados / ROM padrão) |
| Tipo de conexão | Conexões de mola (E/Os) |
| Protocolo de comunicação | RS-485 Ethernet |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 16 x entradas digitais (24Vcc; Sink) |
| Saídas digitais | 16 x saídas digitais (24Vcc; Sink) |
| Tempo de processamento | 34ns / instrução (LD X0) – 0,000034 ms 34ns / instrução (MOV D0 D1) – 0,000034 ms |
| Consumo de corrente | 720mA / 0.72A (5Vcc) 500mA / 0.5A (24Vcc) |
| Consumo de energia | 5 W |
| Conteúdo | 1 x CPU (FX5UC-32MT/DS-TS) software MELSOFT. |
| Código de pedido / SKU do fabricante | FX5UC-32MT/DSTS-K FX5UC-32MT/DS-TS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX5UC32MTDSTSK FX5UC-32MT/DS-TS-K |
| Conforme com o(s) padrão(ões) | CE (diretiva EMC) cUL KC |
| Tempo de atualização | (Varredura constante) 0.2ms-2s / 0.0002-2 s (Interrupção de ciclo fixo) 1ms-60s / 0.001-60 s |
Documentos
- Mitsubishi Electric – FX Family – Catalog.pdf
- Mitsubishi Electric – MELSEC iQ-F Series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – iQ-R and iQ-F motion controllers – Brochure.pdf
O código de pedido FX5UC-32MT/DSTS-K é equivalente a FX5UC32MTDSTSK e FX5UC-32MT/DS-TS-K.
Entre em contato para mais informações.
