Allen-Bradley · Botões e sinaleiros
800F-N3WBotões e sinaleiros

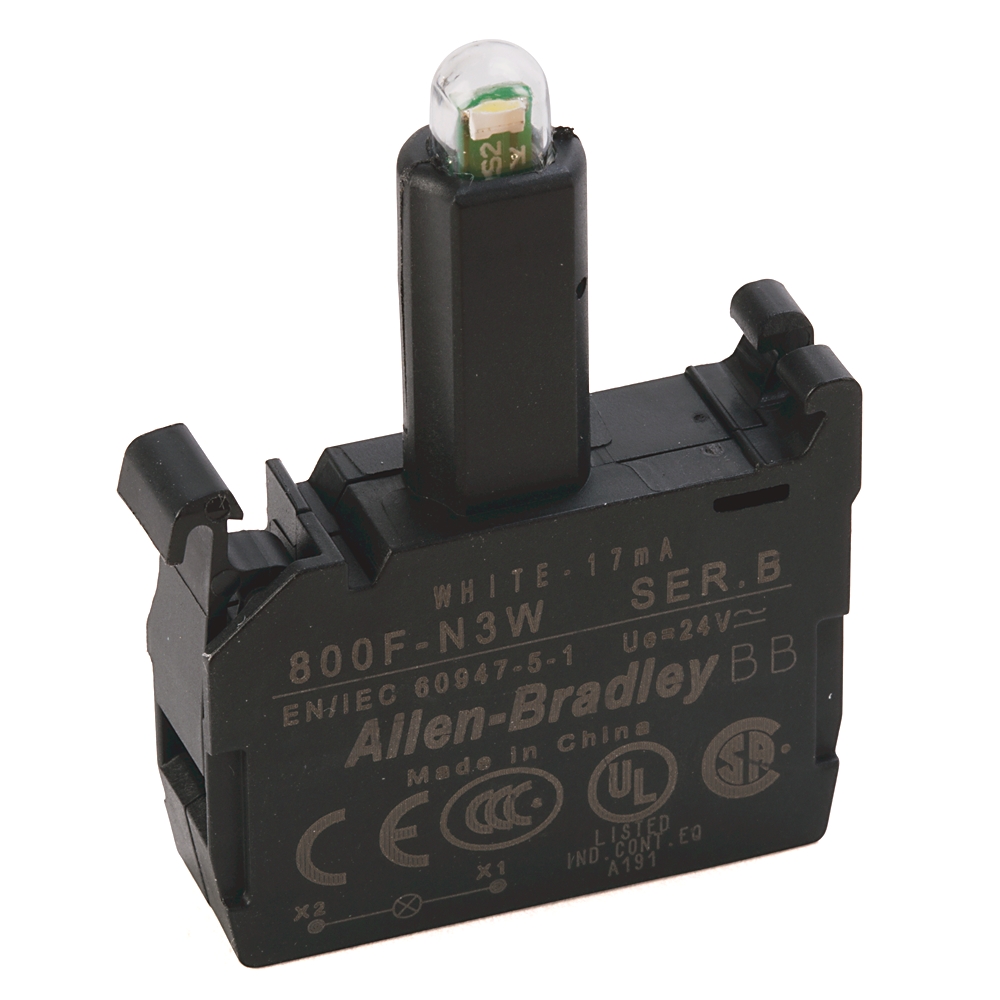

Módulo de lâmpada LED 22 mm da linha 800F, cor branca, alimentação 24 V, montagem por trava, para sinalização em painéis.
Disponibilidade e prazo são confirmados na cotação.
- Montagem do bloco de contatos
- Latch
- Umidade
- ≤95% RH from 25...60 °C (77...140 °F)
- Tipo de lâmpada de iluminação
- White LED
Identificação da referência
Dados do 800F-N3W
| Part number do fabricante | 800F-N3W |
|---|---|
| Montagem do bloco de contatos | Latch |
| Umidade | ≤95% RH from 25...60 °C (77...140 °F) |
| Tipo de lâmpada de iluminação | White LED |
| Tensão de entrada do módulo de iluminação | 24V AC/DC (incandescent or LED) |
| Torque dos terminais do módulo de iluminação | 6 - 8 in-lb / 0.7 - 0.9 N-m |
| Faixa de condutores do módulo de iluminação | #18...12 AWG (0.75...2.5 mm²) |
| Tipo de módulo de iluminação | LED |
| Tipo de lâmpada | LED |
| Material da trava | Plastic / metal |
| Temperatura de operação | -25 °C |
| Dimensão do furo de montagem | 22.5 mm |
Características obtidas no registro oficial da Rockwell Automation e nos documentos vinculados. Confira a série e a revisão da unidade instalada.
Código sem pontuação para busca: 800FN3W.
Ciclo de vida registrado na consulta de 15/09/2026: Ativo. Confira a situação atual no registro do fabricante.
Seleção e reposição do 800F-N3W
A compatibilidade depende do código completo e das condições da aplicação. Antes de substituir uma unidade, confira os pontos abaixo.
- Compare diâmetro de montagem, tipo de acionamento e contatos.
- Confira tensão da iluminação, cor e compatibilidade dos blocos e suportes.
Informe o código completo 800F-N3W e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 800F-N3W
Registro oficial 800F-N3W — Rockwell AutomationIdentidade e características do código completo.Ficha técnica oficialConsulte condições de aplicação, dimensões e conexão.Documento oficial — 800f-nConsulte condições de aplicação, dimensões e conexão.Documento 800-td008_-en-pConsulte condições de aplicação, dimensões e conexão.Base técnica consultada em 15/09/2026. Consulte a documentação para a série e a revisão da unidade.
