Allen-Bradley · Botões e sinaleiros

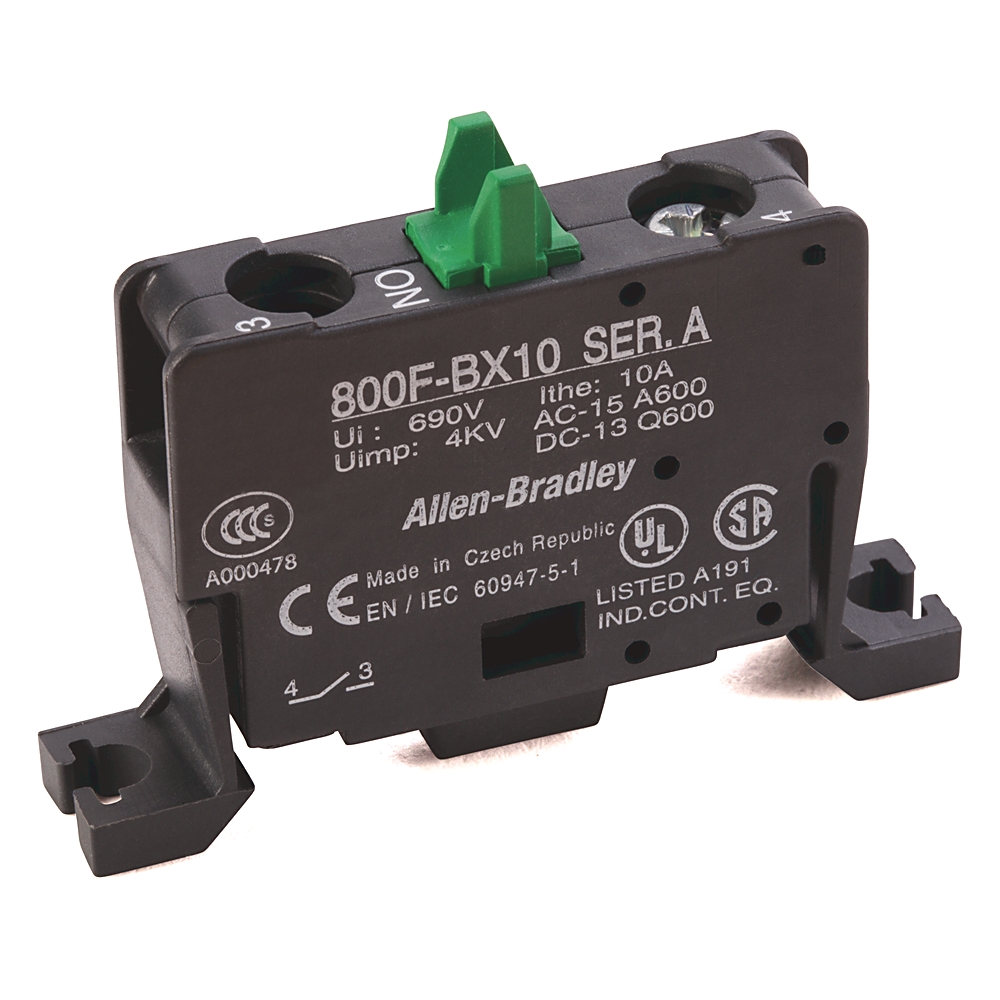

800F-BX10Botões e sinaleiros
Bloco de contato 22 mm da linha 800F com 1 contato NA, montagem na base do dispositivo de comando.
Disponibilidade e prazo são confirmados na cotação.
- Tipo
- 22mm Contact Block
- Configuração dos contatos
- 1 NO
- Durabilidade do bloco de contatos
- 1.0E7
Identificação da referência
Dados do 800F-BX10
| Part number do fabricante | 800F-BX10 |
|---|---|
| Tipo | 22mm Contact Block |
| Configuração dos contatos | 1 NO |
| Durabilidade do bloco de contatos | 1.0E7 |
| Montagem do bloco de contatos | Base |
| Tensão máxima de operação do bloco de contatos | 600V (A600, Q600) - screw termination |
| Torque de aperto dos terminais do bloco | 6 - 8 in-lb / 0.7 - 0.9 N-m |
| Faixa de condutores do bloco de contatos | #18...12 AWG (0.75...2.5 mm²) |
| Corrente térmica do bloco de contatos | 10 A |
| Tipo de bloco de contatos | Standard |
| Categoria de utilização do bloco (CA) | A600, AC 15 - screw termination |
| Categoria de utilização do bloco (CC) | Q600, DC-13 - screw termination |
Características obtidas no registro oficial da Rockwell Automation e nos documentos vinculados. Confira a série e a revisão da unidade instalada.
Código sem pontuação para busca: 800FBX10.
Ciclo de vida registrado na consulta de 15/09/2026: Ativo. Confira a situação atual no registro do fabricante.
Seleção e reposição do 800F-BX10
A compatibilidade depende do código completo e das condições da aplicação. Antes de substituir uma unidade, confira os pontos abaixo.
- Compare diâmetro de montagem, tipo de acionamento e contatos.
- Confira tensão da iluminação, cor e compatibilidade dos blocos e suportes.
Informe o código completo 800F-BX10 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 800F-BX10
Registro oficial 800F-BX10 — Rockwell AutomationIdentidade e características do código completo.Ficha técnica oficialConsulte condições de aplicação, dimensões e conexão.Documento 800-td008_-en-pConsulte condições de aplicação, dimensões e conexão.Documento 800-um001_-en-pConsulte condições de aplicação, dimensões e conexão.Base técnica consultada em 15/09/2026. Consulte a documentação para a série e a revisão da unidade.
