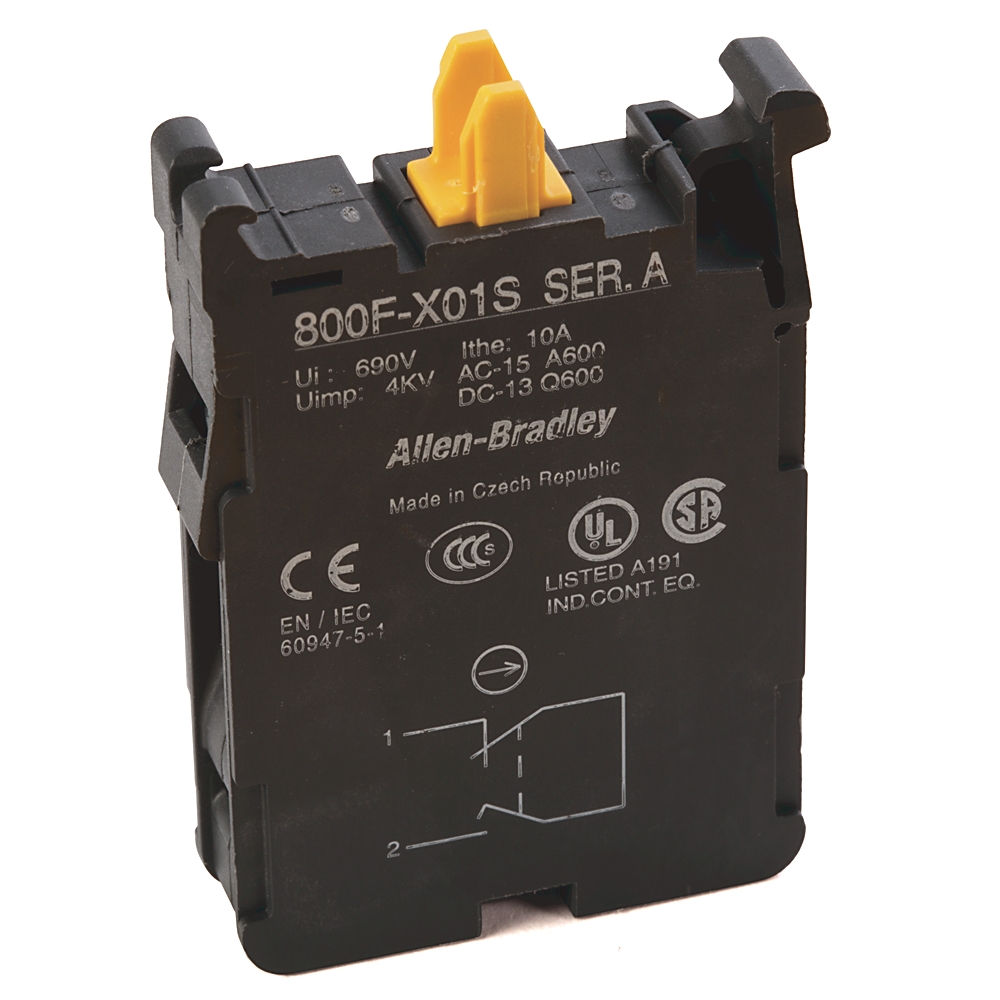

Especificação do 800F-X01S
Bloco de contato 22 mm da linha 800F com 1 contato NF de abertura positiva, indicado para circuitos de segurança.
Identificadores de busca: 800F-X01S 800FX01S (sem hífens ou pontuação).
O código completo 800F-X01S é o identificador principal desta ficha. Use-o sem omitir sufixos ao pesquisar, comparar documentação ou solicitar cotação, pois terminações semelhantes podem indicar tensão, comunicação, contatos ou construção diferentes.
Dados técnicos confirmados
| Fabricante | Allen-Bradley / Rockwell Automation |
|---|---|
| Part number (MPN) | 800F-X01S |
| Família no catálogo | Botões e sinaleiros industriais |
| Status do ciclo de vida | Active |
| Tipo | 22mm Contact Block |
| Configuração dos contatos | 1 NC |
| Contact block durability | 1.0E7 |
| Contact block mounting style | Latch |
| Contact block operational voltage, max | 600V (A600, Q600) – screw termination |
| Contact block termination tightening torque | 6 – 8 in-lb / 0.7 – 0.9 N-m |
| Contact block termination wire range | #18…12 AWG (0.75…2.5 mm²) |
| Contact block thermal current rating | 10 A |
| Contact block type | Self monitoring |
| Contact block utilization category (AC) | A600, AC 15 – screw termination |
| Contact block utilization category (DC) | Q600, DC-13 – screw termination |
Documentação e origem técnica
- Página oficial do produto na Rockwell Automation
- Ficha técnica oficial
- 800-td008_-en-p
- 800-um001_-en-p
As características acima foram reconciliadas com a página oficial do código em 2026-09-15. Consulte os documentos vinculados para limites, certificações, dimensões e revisões aplicáveis.
Cotação e compatibilidade
Para cotar o 800F-X01S, informe também a aplicação, a quantidade e, quando disponível, a revisão do equipamento instalado. A Mokka-Sensors pode ajudar a conferir o código e a documentação antes do fornecimento.
