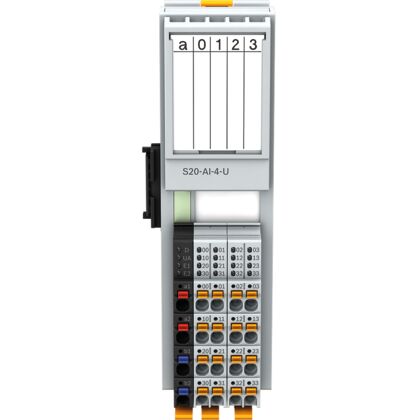

Produto: Módulo de Entrada Analógica S20-AI-4-U
SKU: R911173256
Módulo de Entrada Analógica S20-AI-4-U: Solução Compacta e Modular para Automação Industrial
O módulo de entrada analógica S20-AI-4-U é uma solução inovadora e eficiente para sistemas de automação industrial, projetado para oferecer alta precisão, velocidade de processamento e flexibilidade na integração de periféricos. Com a classificação de proteção IP20, este módulo é ideal para aplicações internas, garantindo segurança e durabilidade em ambientes controlados. Seja para controle local ou descentralizado, o S20-AI-4-U proporciona uma comunicação em tempo real entre o sistema de controle e os periféricos, otimizando a performance de seus processos industriais.
Principais Características do Módulo de Entrada Analógica S20-AI-4-U
- Design Compacto e Modular: Com dimensões de apenas 35 mm de largura, 54 mm de altura e 126,1 mm de profundidade, o módulo ocupa pouco espaço e pode ser facilmente instalado em trilhos DIN, otimizando o layout de painéis de controle.
- Conectividade Flexível: Compatível com tecnologia de conexão push-in, o que facilita a instalação e manutenção, além de suportar técnicas de conexão de 2, 3 e 4 fios (blindados).
- Capacidade de Entrada Analógica: Conta com 4 canais de entrada analógica, com resolução de 16 bits para D/A e A/D, garantindo medições precisas e detalhadas.
- Velocidade de Atualização: Processo de atualização de dados de 180 microsegundos, possibilitando respostas rápidas às variações de sinal.
- Compatibilidade: Pode ser configurado pelo ctrlX Configurator e EPLAN, facilitando a integração com diferentes plataformas de automação e projetos elétricos.
- Alimentação e Proteção: Alimentado por UBus de 5 V DC, com proteção contra sobrecarga de até 30 V DC, assegurando a segurança do sistema.
- Ampla Faixa de Temperatura e Umidade: Operação confiável em temperaturas de -25°C a 60°C e umidade entre 5% e 95%, mesmo em condições adversas.
Especificações Técnicas do Módulo de Entrada Analógica S20-AI-4-U
| Produto | Especificações |
|---|---|
| Tipo de conexão | Push-in |
| Tecnologia de conectividade | 2-wire, 3-wire, 4-wire (blindado) |
| Número de canais | 4 |
| Largura [mm] | 35 |
| Altura [mm] | 54 |
| Profundidade [mm] | 126,1 |
| Código de proteção internacional | IP20 |
| Atualização de dados do processo [µs] | 180 |
| Resolução D/A | 16 Bits |
| Resolução A/D | 16 Bits |
| Frequência limite do filtro de entrada [kHz] | 12 |
| Tempo de conversão A/D | 31,25 µs |
| Sinal de entrada | 0-10 V; ±10 V; 0-5 V; ±5 V |
| Tensão lógica UBus [V DC] | 5 |
| Seção transversal do condutor | Fixo: 0,2-1,5 mm²; Flexível: 0,2-1,5 mm²; AWG: 24-16 |
| Proteção contra sobrecarga | 30 V DC |
| Umidade do ar (armazenagem e transporte) [%] | 5-95 |
| Temperatura ambiente (armazenagem e transporte) [°C] | -40 a 85 |
| Temperatura durante operação [°C] | -25 a 60 |
Vantagens do Módulo de Entrada Analógica S20-AI-4-U
Ao optar pelo módulo de entrada analógica S20-AI-4-U, empresas e profissionais de automação industrial garantem uma solução de alta qualidade, com instalação simplificada, alta precisão e compatibilidade com diversas plataformas de controle. Sua modularidade permite combinações personalizadas, atendendo às necessidades específicas de cada projeto, seja em instalações locais ou descentralizadas. Além disso, sua tecnologia de conexão push-in facilita a manutenção e substituição, reduzindo o tempo de parada e aumentando a produtividade.
Aplicações do Módulo de Entrada Analógica S20-AI-4-U
- Controle de processos industriais
- Sistemas de automação predial
- Monitoramento de sinais analógicos
- Integração de sensores e atuadores
- Sistemas de supervisão e controle distribuído
Com o módulo de entrada analógica S20-AI-4-U, você obtém uma solução robusta, confiável e de alta performance para otimizar seus sistemas de automação industrial. Conheça mais sobre este produto inovador acessando os links do ctrlX Configurator e do EPLAN, e potencialize sua automação com tecnologia de ponta.
