Dynapar · Dynapar M9

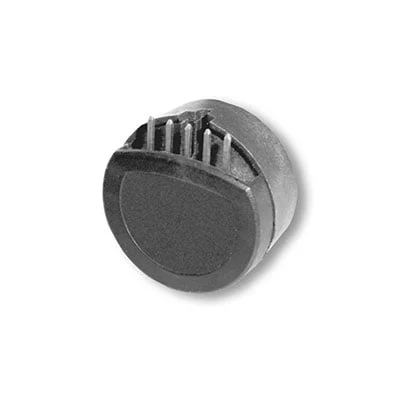

M90512/0A3.01Encoder incremental óptico
Também cadastrado como M905120A301
O Dynapar M90512/0A3.01 pertence à série M9. A configuração documentada tem 512 PPR, eixo / furo de 3 mm, alimentação de 5 Vcc.
Disponibilidade e prazo são confirmados na cotação.
- Resolução (PPR)
- 512
- Diâmetro do eixo / furo (mm)
- 3
- Tensão de alimentação
- 5 Vcc
- Terminação
- 5 Pin Header
Identificação da referência
Dados do M90512/0A3.01
| Part number do fabricante | M90512/0A3.01 |
|---|---|
| Tipo de encoder | Incremental |
| Configuração de montagem | 4x M1.6 on 0.728" BC |
| Tecnologia de detecção | Óptica |
| Peso (lb) | 0.3 |
| Posição da conexão | Radial |
| Tipo de conexão | PCB Connector |
| Material do disco | Vidro |
| Material da carcaça | Plástico |
| Material do eixo / furo | Alumínio |
| Diâmetro do eixo / furo (mm) | 3 |
| Tipo de eixo | Modular sem carcaça |
| Terminação | 5 Pin Header |
| Ciclo de trabalho | 45-55% |
| Formato dos sinais incrementais | A antecede B no sentido anti-horário, visto pelo lado da tampa |
| Canais incrementais | A, B, Z |
| Tensão de alimentação | 5 Vcc |
| Frequência máxima de resposta (kHz) | 200 |
| Sinal de saída | 5 Vcc |
| Resolução (PPR) | 512 |
| Grau de proteção | IP54 |
| Umidade sem condensação (%) | 98 |
| Temperatura máxima de operação (°C) | 100 |
| Temperatura máxima de armazenamento (°C) | 125 |
| Temperatura mínima de operação (°C) | -20 |
| Temperatura mínima de armazenamento (°C) | -50 |
Especificações transcritas e traduzidas da ficha individual do fabricante para este part number.
O part number do fabricante é M90512/0A3.01. A forma M905120A301 é mantida como referência de busca do cadastro anterior; não substitui a grafia completa ao encomendar.
Seleção e reposição do M90512/0A3.01
Para substituir esta referência, compare a configuração completa com o equipamento instalado. A resolução isolada não determina a compatibilidade do encoder.
- Confira a resolução de 512 PPR e o modo de contagem utilizado pelo controlador.
- Verifique a alimentação de 5 Vcc e os níveis elétricos aceitos pela entrada do equipamento.
- Compare o diâmetro de 3 mm com o desenho da montagem; dimensões próximas em polegadas e milímetros não são equivalentes.
- Confira a pinagem e a presença dos canais A, B, Z e complementares exigidos pela aplicação.
- Valide a fixação, a posição da conexão e o espaço para o cabo pelo desenho dimensional.
- Respeite as condições de temperatura, rotação e vedação indicadas para a execução.
Com 512 PPR a 1.000 rpm, cada canal produz aproximadamente 8,53 kHz (f = PPR × rpm ÷ 60). Este é um exemplo de cálculo; a rotação admissível depende também dos limites do encoder e da entrada do controlador.
Informe o código completo M90512/0A3.01 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do M90512/0A3.01
Referência no catálogo oficial DynaparDados do part number M90512/0A3.01Datasheet e desenhos — DynaparConfira as opções, as condições de aplicação e a pinagem da configuração.Pesquisa técnica atualizada em 23 de outubro de 2026. Consulte as notas, os desenhos e as condições de aplicação dos documentos do fabricante.
