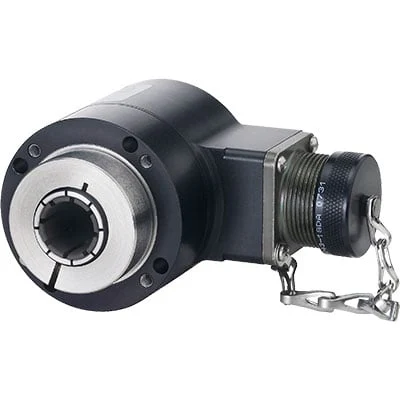

Dynapar · Dynapar ISD25
ISD2500607F50Encoder incremental óptico
O Dynapar ISD2500607F50 pertence à série ISD25. A configuração documentada tem 60 PPR, eixo / furo de 12.7 mm, alimentação de 7-26 Vcc.
Disponibilidade e prazo são confirmados na cotação.
- Resolução (PPR)
- 60
- Diâmetro do eixo / furo (mm)
- 12.7
- Tensão de alimentação
- 7-26 Vcc
- Terminação
- 6 pinos com contraparte
Identificação da referência
Dados do ISD2500607F50
| Part number do fabricante | ISD2500607F50 |
|---|---|
| Tipo de encoder | Incremental |
| Tecnologia de detecção | Óptica |
| Peso (lb) | 3.4 |
| Posição da conexão | Radial |
| Tipo de conexão | Connector |
| Material do disco | Alumínio |
| Fixação | No Tether |
| Material da flange | Anodized Aluminum |
| Material da carcaça | Anodized Aluminum |
| Rotação máxima (rpm) | 6000 |
| Material do eixo / furo | 303 Stainless Steel (passivated) |
| Diâmetro do eixo / furo (mm) | 12.7 |
| Tipo de eixo | Eixo cego |
| Torque de partida (N·cm) | 4.59 |
| Terminação | 6 pinos com contraparte |
| Ciclo de trabalho | 45-55% |
| Canais incrementais | A, B, Z |
| Tensão de alimentação | 7-26 Vcc |
| Estágio de saída | 2222 |
| Frequência máxima de resposta (kHz) | 125 |
| Sinal de saída | Open Collector w/ 2.2kOhm |
| Resolução (PPR) | 60 |
| Proteção contra inversão de polaridade | Sim |
| Certificações / conformidades | [ATEX, CE, IECEx, ROHS, UL Certified] |
| Classificação para área classificada | [Class 2 Div 2, Class I Div 2, Class II Div 1, Class I Div 1] |
| Certificação para área classificada | [Class I, Div 1 Groups C&D, Class II, Div 2 Groups E,F&G] |
| Grau de proteção | IP67 |
| Umidade sem condensação (%) | 98 |
| Temperatura máxima de operação (°C) | 80 |
| Temperatura máxima de armazenamento (°C) | 100 |
| Temperatura mínima de operação (°C) | -40 |
| Temperatura mínima de armazenamento (°C) | -40 |
| Imunidade a ruído | EN61326-1 |
| Resistência a choque | 50G, 11msec |
| Resistência a vibração | 20G, 5-3000Hz |
Especificações transcritas e traduzidas da ficha individual do fabricante para este part number.
Seleção e reposição do ISD2500607F50
Para substituir esta referência, compare a configuração completa com o equipamento instalado. A resolução isolada não determina a compatibilidade do encoder.
- Confira a resolução de 60 PPR e o modo de contagem utilizado pelo controlador.
- Verifique a alimentação de 7-26 Vcc e os níveis elétricos aceitos pela entrada do equipamento.
- Compare o diâmetro de 12.7 mm com o desenho da montagem; dimensões próximas em polegadas e milímetros não são equivalentes.
- Confira a pinagem e a presença dos canais A, B, Z e complementares exigidos pela aplicação.
- Valide a fixação, a posição da conexão e o espaço para o cabo pelo desenho dimensional.
- Respeite as condições de temperatura, rotação e vedação indicadas para a execução.
Com 60 PPR a 1,000 rpm, cada canal produz aproximadamente 1,00 kHz (f = PPR × rpm ÷ 60). Este é um exemplo de cálculo; a rotação admissível depende também dos limites do encoder e da entrada do controlador.
Informe o código completo ISD2500607F50 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do ISD2500607F50
Referência no catálogo oficial DynaparDados do part number ISD2500607F50Datasheet e desenhos — DynaparConfira as opções, as condições de aplicação e a pinagem da configuração.Pesquisa técnica atualizada em 23 de outubro de 2026. Consulte as notas, os desenhos e as condições de aplicação dos documentos do fabricante.
Outros códigos desta família
As referências abaixo possuem configurações próprias. A proximidade do código não confirma equivalência.
