Dynapar · Dynapar HDP18

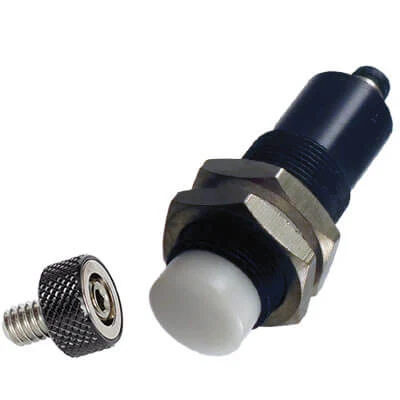

HDP18T0256033Encoder incremental magnético sem rolamentos
O Dynapar HDP18T0256033 pertence à série HDP18. A configuração documentada tem 256 PPR, alimentação de 6-32 Vcc, 6 Pin M8.
Disponibilidade e prazo são confirmados na cotação.
- Resolução (PPR)
- 256
- Tensão de alimentação
- 6-32 Vcc
- Terminação
- 6 Pin M8
- Grau de proteção
- IP67
Identificação da referência
Dados do HDP18T0256033
| Part number do fabricante | HDP18T0256033 |
|---|---|
| Tipo de encoder | Incremental |
| Ímã alvo | Dual Magnet Nylon Collar, 1/2 in Bore |
| Tecnologia de detecção | Magnética sem rolamentos |
| Peso (lb) | 0.65 |
| Posição da conexão | Axial |
| Tipo de conexão | Connector |
| Material da carcaça | Alumínio |
| Rotação máxima (rpm) | 3000 |
| Tipo de eixo | Sem contato |
| Terminação | 6 Pin M8 |
| Formato dos sinais incrementais | A antecede B no sentido horário, visto pelo lado do eixo |
| Canais incrementais | A, B, Z |
| Tensão de alimentação | 6-32 Vcc |
| Frequência máxima de resposta (kHz) | 200 |
| Sinal de saída | 6-32 Vcc |
| Resolução (PPR) | 256 |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra curto-circuito | Sim |
| Certificações / conformidades | [ROHS] |
| Grau de proteção | IP67 |
| Umidade sem condensação (%) | 100 |
| Temperatura máxima de operação (°C) | 80 |
| Temperatura máxima de armazenamento (°C) | 90 |
| Temperatura mínima de operação (°C) | -30 |
| Temperatura mínima de armazenamento (°C) | -40 |
Especificações transcritas e traduzidas da ficha individual do fabricante para este part number.
Seleção e reposição do HDP18T0256033
Para substituir esta referência, compare a configuração completa com o equipamento instalado. A resolução isolada não determina a compatibilidade do encoder.
- Confira a resolução de 256 PPR e o modo de contagem utilizado pelo controlador.
- Verifique a alimentação de 6-32 Vcc e os níveis elétricos aceitos pela entrada do equipamento.
- Confira a pinagem e a presença dos canais A, B, Z e complementares exigidos pela aplicação.
- Valide a fixação, a posição da conexão e o espaço para o cabo pelo desenho dimensional.
- Respeite as condições de temperatura, rotação e vedação indicadas para a execução.
Com 256 PPR a 1.000 rpm, cada canal produz aproximadamente 4,27 kHz (f = PPR × rpm ÷ 60). Este é um exemplo de cálculo; a rotação admissível depende também dos limites do encoder e da entrada do controlador.
Informe o código completo HDP18T0256033 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do HDP18T0256033
Referência no catálogo oficial DynaparDados do part number HDP18T0256033Datasheet e desenhos — DynaparConfira as opções, as condições de aplicação e a pinagem da configuração.Pesquisa técnica atualizada em 23 de outubro de 2026. Consulte as notas, os desenhos e as condições de aplicação dos documentos do fabricante.
Outros códigos desta família
As referências abaixo possuem configurações próprias. A proximidade do código não confirma equivalência.
