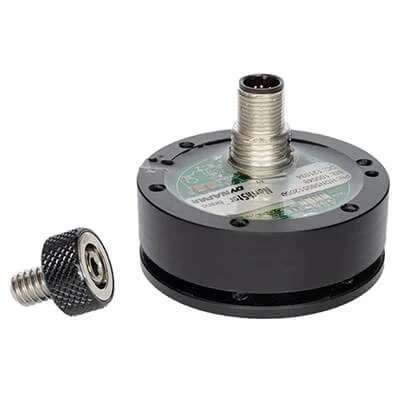

HDN581024145Encoder incremental magnético sem rolamentos
O Dynapar HDN581024145 pertence à série HDN58. A configuração documentada tem 1024 PPR, alimentação de 6-32 Vcc, 8 pinos M12.
Disponibilidade e prazo são confirmados na cotação.
- Resolução (PPR)
- 1024
- Tensão de alimentação
- 6-32 Vcc
- Terminação
- 8 pinos M12
- Grau de proteção
- IP67
Identificação da referência
Dados do HDN581024145
| Part number do fabricante | HDN581024145 |
|---|---|
| Tipo de encoder | Incremental |
| Ímã alvo | Dual Magnet Nylon Collar, 1 in Bore |
| Tecnologia de detecção | Magnética sem rolamentos |
| Peso (lb) | 1.25 |
| Posição da conexão | Axial |
| Tipo de conexão | Connector |
| Material da carcaça | Alumínio |
| Rotação máxima (rpm) | 3000 |
| Tipo de eixo | Sem contato |
| Terminação | 8 pinos M12 |
| Formato dos sinais incrementais | A antecede B no sentido horário, visto pelo lado do eixo |
| Canais incrementais | A, A', B, B', Z, Z' |
| Tensão de alimentação | 6-32 Vcc |
| Frequência máxima de resposta (kHz) | 200 |
| Sinal de saída | 6-32 Vcc |
| Resolução (PPR) | 1024 |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra curto-circuito | Sim |
| Certificações / conformidades | [ROHS] |
| Grau de proteção | IP67 |
| Umidade sem condensação (%) | 100 |
| Temperatura máxima de operação (°C) | 80 |
| Temperatura máxima de armazenamento (°C) | 90 |
| Temperatura mínima de operação (°C) | -30 |
| Temperatura mínima de armazenamento (°C) | -40 |
Especificações transcritas e traduzidas da ficha individual do fabricante para este part number.
Seleção e reposição do HDN581024145
Para substituir esta referência, compare a configuração completa com o equipamento instalado. A resolução isolada não determina a compatibilidade do encoder.
- Confira a resolução de 1024 PPR e o modo de contagem utilizado pelo controlador.
- Verifique a alimentação de 6-32 Vcc e os níveis elétricos aceitos pela entrada do equipamento.
- Confira a pinagem e a presença dos canais A, B, Z e complementares exigidos pela aplicação.
- Valide a fixação, a posição da conexão e o espaço para o cabo pelo desenho dimensional.
- Respeite as condições de temperatura, rotação e vedação indicadas para a execução.
Com 1024 PPR a 1.000 rpm, cada canal produz aproximadamente 17,07 kHz (f = PPR × rpm ÷ 60). Este é um exemplo de cálculo; a rotação admissível depende também dos limites do encoder e da entrada do controlador.
Informe o código completo HDN581024145 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do HDN581024145
Referência no catálogo oficial DynaparDados do part number HDN581024145Datasheet e desenhos — DynaparConfira as opções, as condições de aplicação e a pinagem da configuração.Pesquisa técnica atualizada em 23 de outubro de 2026. Consulte as notas, os desenhos e as condições de aplicação dos documentos do fabricante.
Outros códigos desta família
As referências abaixo possuem configurações próprias. A proximidade do código não confirma equivalência.
