Dynapar · Dynapar HA725

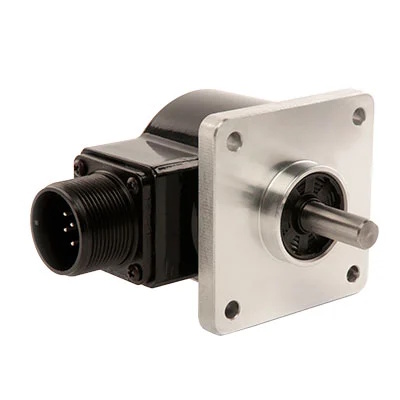

HA725100000000Encoder incremental óptico
O Dynapar HA725100000000 pertence à série HA725. A configuração documentada tem 10000 PPR, eixo / furo de 9.525 mm, alimentação de 10-30 Vcc.
Disponibilidade e prazo são confirmados na cotação.
- Resolução (PPR)
- 10000
- Diâmetro do eixo / furo (mm)
- 9.525
- Tensão de alimentação
- 10-30 Vcc
- Terminação
- 7 pinos MS
Identificação da referência
Dados do HA725100000000
| Part number do fabricante | HA725100000000 |
|---|---|
| Tipo de encoder | Incremental |
| Configuração de montagem | Flange Mount |
| Tecnologia de detecção | Óptica |
| Peso (lb) | 1.5 |
| Posição da conexão | Axial |
| Tipo de conexão | Connector |
| Material do disco | Vidro |
| Material da flange | Alumínio |
| Material da carcaça | Alumínio |
| Rotação máxima (rpm) | 5000 |
| Material do eixo / furo | Aço inoxidável |
| Diâmetro do eixo / furo (mm) | 9.525 |
| Tipo de eixo | Com eixo |
| Terminação | 7 pinos MS |
| Ciclo de trabalho | 43-57% |
| Formato dos sinais incrementais | A antecede B no sentido anti-horário, visto pelo lado do eixo |
| Canais incrementais | A, B, Z |
| Tensão de alimentação | 10-30 Vcc |
| Estágio de saída | TBD |
| Frequência máxima de resposta (kHz) | 200 |
| Sinal de saída | 10-30 Vcc |
| Resolução (PPR) | 10000 |
| Proteção contra inversão de polaridade | Sim |
| Proteção contra curto-circuito | Sim |
| Grau de proteção | IP54 |
| Umidade sem condensação (%) | 98 |
| Temperatura máxima de operação (°C) | 70 |
| Temperatura máxima de armazenamento (°C) | 70 |
| Temperatura mínima de operação (°C) | 0 |
| Temperatura mínima de armazenamento (°C) | -25 |
| Imunidade a ruído | EN61326-1 |
| Resistência a choque | 50G, 11msec |
| Resistência a vibração | 2G, 5-2000Hz |
Especificações transcritas e traduzidas da ficha individual do fabricante para este part number.
Seleção e reposição do HA725100000000
Para substituir esta referência, compare a configuração completa com o equipamento instalado. A resolução isolada não determina a compatibilidade do encoder.
- Confira a resolução de 10000 PPR e o modo de contagem utilizado pelo controlador.
- Verifique a alimentação de 10-30 Vcc e os níveis elétricos aceitos pela entrada do equipamento.
- Compare o diâmetro de 9.525 mm com o desenho da montagem; dimensões próximas em polegadas e milímetros não são equivalentes.
- Confira a pinagem e a presença dos canais A, B, Z e complementares exigidos pela aplicação.
- Valide a fixação, a posição da conexão e o espaço para o cabo pelo desenho dimensional.
- Respeite as condições de temperatura, rotação e vedação indicadas para a execução.
Com 10000 PPR a 1.000 rpm, cada canal produz aproximadamente 166,67 kHz (f = PPR × rpm ÷ 60). Este é um exemplo de cálculo; a rotação admissível depende também dos limites do encoder e da entrada do controlador.
Informe o código completo HA725100000000 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do HA725100000000
Referência no catálogo oficial DynaparDados do part number HA725100000000Datasheet e desenhos — DynaparConfira as opções, as condições de aplicação e a pinagem da configuração.Pesquisa técnica atualizada em 23 de outubro de 2026. Consulte as notas, os desenhos e as condições de aplicação dos documentos do fabricante.
