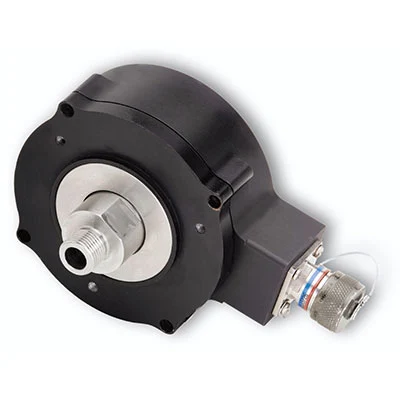

DWD3820002010Encoder incremental óptico
O Dynapar DWD3820002010 pertence à série DWD38. A configuração documentada tem 2000 PPR, eixo / furo de 15.875 mm, alimentação de 5-26 Vcc.
Disponibilidade e prazo são confirmados na cotação.
- Resolução (PPR)
- 2000
- Diâmetro do eixo / furo (mm)
- 15.875
- Tensão de alimentação
- 5-26 Vcc
- Terminação
- 7 pinos
Identificação da referência
Dados do DWD3820002010
| Part number do fabricante | DWD3820002010 |
|---|---|
| Tipo de encoder | Incremental |
| Tecnologia de detecção | Óptica |
| Peso (lb) | 5.1 |
| Posição da conexão | Radial |
| Tipo de conexão | Connector |
| Material do disco | Alumínio |
| Material da flange | Powder Coated Aluminum |
| Rotação máxima (rpm) | 6000 |
| Material do eixo / furo | 300 Series Stainless Steel |
| Diâmetro do eixo / furo (mm) | 15.875 |
| Tipo de eixo | Com eixo |
| Característica do eixo | 5/8" -18 UNF Male x 1"-14 UNS Female + 5/8" Replacement |
| Torque de partida (N·cm) | 3.18 |
| Terminação | 7 pinos |
| Ciclo de trabalho | 45-55% |
| Canais incrementais | A, B, Z |
| Tensão de alimentação | 5-26 Vcc |
| Estágio de saída | 7272 |
| Frequência máxima de resposta (kHz) | 125 |
| Sinal de saída | 5-26 Vcc |
| Resolução (PPR) | 2000 |
| Proteção contra inversão de polaridade | Sim |
| Certificações / conformidades | [CE, ROHS] |
| Grau de proteção | IP67 |
| Umidade sem condensação (%) | 98 |
| Temperatura máxima de operação (°C) | 100 |
| Temperatura máxima de armazenamento (°C) | 100 |
| Temperatura mínima de operação (°C) | -40 |
| Temperatura mínima de armazenamento (°C) | -40 |
| Imunidade a ruído | EN61326-1 |
| Resistência a choque | 400G, 6msec |
| Resistência a vibração | 20G, 5-3000Hz |
Especificações transcritas e traduzidas da ficha individual do fabricante para este part number.
Seleção e reposição do DWD3820002010
Para substituir esta referência, compare a configuração completa com o equipamento instalado. A resolução isolada não determina a compatibilidade do encoder.
- Confira a resolução de 2000 PPR e o modo de contagem utilizado pelo controlador.
- Verifique a alimentação de 5-26 Vcc e os níveis elétricos aceitos pela entrada do equipamento.
- Compare o diâmetro de 15.875 mm com o desenho da montagem; dimensões próximas em polegadas e milímetros não são equivalentes.
- Confira a pinagem e a presença dos canais A, B, Z e complementares exigidos pela aplicação.
- Valide a fixação, a posição da conexão e o espaço para o cabo pelo desenho dimensional.
- Respeite as condições de temperatura, rotação e vedação indicadas para a execução.
Com 2000 PPR a 1.000 rpm, cada canal produz aproximadamente 33,33 kHz (f = PPR × rpm ÷ 60). Este é um exemplo de cálculo; a rotação admissível depende também dos limites do encoder e da entrada do controlador.
Informe o código completo DWD3820002010 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do DWD3820002010
Referência no catálogo oficial DynaparDados do part number DWD3820002010Datasheet e desenhos — DynaparConfira as opções, as condições de aplicação e a pinagem da configuração.Pesquisa técnica atualizada em 23 de outubro de 2026. Consulte as notas, os desenhos e as condições de aplicação dos documentos do fabricante.
