Dynapar · Dynapar AI25

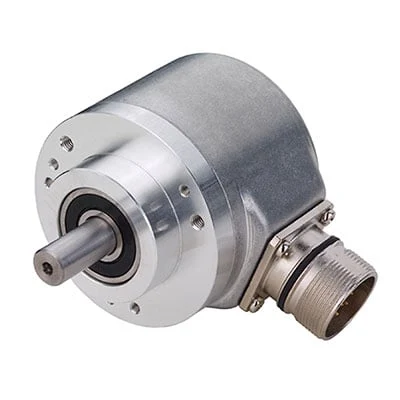

AI25001221321Encoder absoluto óptico
O Dynapar AI25001221321 pertence à série AI25 SSI. A configuração documentada tem 12 bits por volta, interface SSI binário, eixo / furo de 9.52 mm.
Disponibilidade e prazo são confirmados na cotação.
- Resolução por volta (bits)
- 12
- Interface
- SSI binário
- Diâmetro do eixo / furo (mm)
- 9.52
- Tensão de alimentação
- 10 - 30 V
Identificação da referência
Dados do AI25001221321
| Part number do fabricante | AI25001221321 |
|---|---|
| Tipo de encoder | Absoluto |
| Interface | SSI binário |
| Configuração de montagem | Flange quadrado 63.5 x 63.5 mm |
| Tecnologia de detecção | Óptica |
| Peso (lb) | 3.2 |
| Posição da conexão | Cabo radial |
| Diâmetro da carcaça (mm) | 58 |
| Material da carcaça | Alumínio |
| Momento de inércia | 3,8 x 10^-6 kgm² |
| Material do eixo / furo | Aço inoxidável |
| Diâmetro do eixo / furo (mm) | 9.52 |
| Tipo de eixo | Eixo maciço |
| Torque de partida (N·cm) | 2 |
| Exatidão absoluta | ±36" |
| Drivers | Clock e dados / RS422 |
| Tensão de alimentação | 10 - 30 V |
| Código de saída | Binário |
| Repetibilidade | ±10" |
| Tecla de reset | Lockable via parameter, optional |
| Resolução multivoltas | Sem contagem multivoltas |
| Resolução por volta (bits) | 12 |
| Certificações / conformidades | [CE, c UL us (listed)] |
| Grau de proteção | IP64 |
| Temperatura máxima de operação (°C) | 100 |
| Temperatura máxima de armazenamento (°C) | 85 |
| Temperatura mínima de operação (°C) | -40 |
| Temperatura mínima de armazenamento (°C) | -25 |
| Resistência a choque | 1000 m/s² (6 ms) |
| Resistência a vibração | 100 m/s² (10 - 2000 Hz) |
Especificações transcritas e traduzidas da ficha individual do fabricante para este part number.
Campos com unidade ou valor inconsistente na ficha pública foram omitidos. Os dados apresentados mantêm apenas os parâmetros legíveis e identificados na fonte consultada.
Seleção e reposição do AI25001221321
Para substituir esta referência, compare a configuração completa com o equipamento instalado. A resolução isolada não determina a compatibilidade do encoder.
- Verifique a alimentação de 10 - 30 V e os níveis elétricos aceitos pela entrada do equipamento.
- Compare o diâmetro de 9.52 mm com o desenho da montagem; dimensões próximas em polegadas e milímetros não são equivalentes.
- Confira a interface, o protocolo e os sinais exigidos pelo equipamento.
- Valide a fixação, a posição da conexão e o espaço para o cabo pelo desenho dimensional.
- Respeite as condições de temperatura, rotação e vedação indicadas para a execução.
Informe o código completo AI25001221321 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do AI25001221321
Referência no catálogo oficial DynaparDados do part number AI25001221321Datasheet e desenhos — DynaparConfira as opções, as condições de aplicação e a pinagem da configuração.Manual de instalação — DynaparConfira as opções, as condições de aplicação e a pinagem da configuração.Pesquisa técnica atualizada em 23 de outubro de 2026. Consulte as notas, os desenhos e as condições de aplicação dos documentos do fabricante.
Outros códigos desta família
As referências abaixo possuem configurações próprias. A proximidade do código não confirma equivalência.
