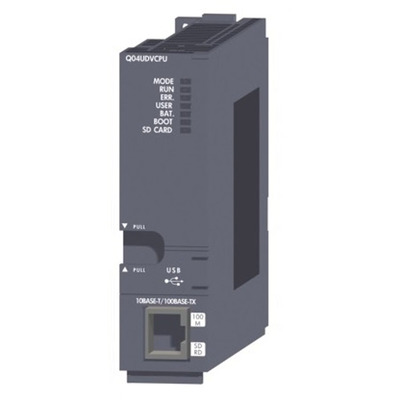

Principais recursos
- Capacidade de memória de 40Ksteps / 160KBytes (Programa)
- Suporte a 4096 pontos de I/O
- Conector USB e porta Ethernet RJ45 (10/100Mbit)
- Revestimento conformal para resistência química
- Montagem em barramento / rack
- Tensão de alimentação 5Vcc
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série do produto / nome da família | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome do sub-range | Série MELSEC-Q QnU |
| Funções | Unidade de CPU de Controlador Lógico Programável (CLP) universal Sistema de controle de I/O — Tipo de execução de programa — operação cíclica armazenada em programa |
| Tensão de alimentação (CC) | 5Vcc (da PSU dedicada da série Q) |
| Linguagens de programação | Diagrama de blocos de funções (FBD) Diagrama Ladder (LD) / Linguagem de símbolos de relé Linguagem simbólica de Lógica Texto Estruturado (ST) MELSAP3 (SFC) MELSAP-L |
| Capacidade de memória | 40Ksteps / 160KBytes (Programa) 2048 pontos (Temporizadores) 1024 pontos (Contadores) 22528 pontos (Registradores de dados) 15360 pontos (Relés internos) 8192 pontos (Relés de travamento) 8192 pontos (Relés de link) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) 2048 pontos (Relés de borda) 2048 pontos (Relés especiais de link) 2048 pontos (Registrador especial de link) 131072 pontos (Registradores de arquivo) 8192 pontos (Relés de passo) 20 pontos (Registrador de índice / registrador de dispositivo padrão) 10 pontos (indexação ZR de 32 bits) 4096 pontos (Ponteiro) 256 pontos (Ponteiro de interrupção) 2048 pontos (Relés especiais) 16 pontos (Entrada de função FX) 16 pontos (Entrada de função FY) 5 pontos (Registrador de função FD) |
| Capacidade de conexão | 4096 x pontos de I/O |
| Tipo de conexão | Conector USB Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet |
| Modo de montagem | Barramento / rack |
| Resistência química | revestimento conformal |
| Tempo de processamento | 1.9ns / instrução (instrução LD) – 0.0000019 ms 3.9ns / instrução (instrução MOV) – 0.0000039 ms 227μs / instrução (valor PC MIX) – 0.227 ms 14ns (adição de ponto flutuante) – 0.000014 ms |
| Código de pedido / SKU do fabricante | Q04UDVCPU-C |
| Status do produto do fabricante | Comercializado |
| Equivalente a | Q04UDVCPUC |
| Tipo de armazenamento | Cartão de memória SD / SDHC Cassete SRAM estendido |
| Tempo de atualização | (Scan constante) 0.5ms-2s / 0.0005-2 s |
Documentos
- Mitsubishi Electric – MELSEC-Q series – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – MELSEC-Q series – Q170MCPU – Manual.pdf
Este produto é equivalente ao modelo Q04UDVCPUC.
