Visão geral

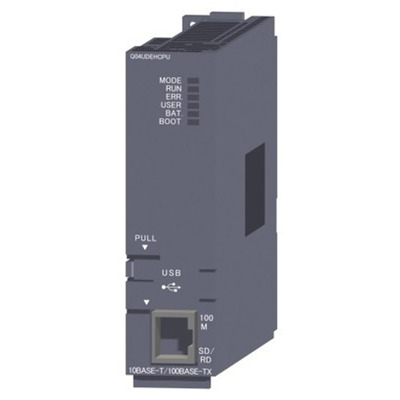

Este é um kit de unidade de CPU para Controlador Lógico Programável (CLP) universal, pertencente à série MELSEC-Q QnU da Mitsubishi Electric. O kit é composto por uma unidade de CPU (Q04UDEHCPU) e um módulo de comunicação Ethernet/IP (EIP4CCPU), oferecendo uma solução completa para automação industrial.
Com capacidade de memória de 40K steps (equivalente a 160 KBytes para o programa) e capacidade de conexão de 4096 pontos de E/S, esta unidade proporciona um desempenho robusto para aplicações de controle. Possui um conector USB e uma porta RJ45 com capacidade Ethernet de 10/100 Mbit, além de suporte à comunicação Ethernet/IP.
Principais recursos
- Unidade de CPU CLP Universal
- Kit com módulo Ethernet/IP
- Capacidade de 40K steps / 160KBytes de memória de programa
- Conexão para 4096 pontos de E/S
- Porta USB
- Porta Ethernet RJ45 (10/100 Mbit)
- Capacidade de comunicação Ethernet/IP
- Alimentação 5Vdc (via fonte dedicada da série Q)
- Montagem em backplane / rack
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / família de produtos | Automação Industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) |
| Nome da subgama | Série MELSEC-Q QnU |
| Funções | Unidade de CPU de CLP Universal para controle de E/S. Tipo de execução de programa: operação cíclica com programa armazenado. |
| Design | Kit / bundle |
| Tensão de alimentação (CC) | 5Vcc (da fonte dedicada da série Q) |
| Linguagens de programação | Diagrama Ladder (LD) / Linguagem de Símbolos de Relé, Texto Estruturado (ST), Linguagem de Símbolos Lógicos, Diagrama de Blocos de Função (FBD), MELSAP3 (SFC), MELSAP-L |
| Capacidade de memória | 40Ksteps / 160KBytes (Programa), 2048 pontos (Temporizadores), 1024 pontos (Contadores), 12288 pontos (Registradores de dados), 8192 pontos (Relés internos), 8192 pontos (Relés de travamento), 8192 pontos (Relés de link), 8192 pontos (Registrador de link), 2048 pontos (Anunciador), 2048 pontos (Relés de borda), 2048 pontos (Relés especiais de link), 2048 pontos (Registrador especial de link), 131072 pontos (Registradores de arquivo), 8192 pontos (Relés de passo), 20 pontos (Registrador de índice / registrador de dispositivo padrão), 10 pontos (Indexação ZR de 32 bits), 4096 pontos (Ponteiro), 256 pontos (Ponteiro de interrupção), 2048 pontos (Relés especiais), 16 pontos (Entrada de função FX), 16 pontos (Entrada de função FY), 5 pontos (Registrador de função FD) |
| Capacidade de conexão | 4096 x pontos de E/S |
| Tipo de conexão | Conector USB, Porta RJ45 (Ethernet 10/100Mbit) |
| Protocolo de comunicação | Ethernet/IP |
| Modo de montagem | Backplane / rack |
| Tempo de processamento | 9,5ns / instrução (Instrução LD) – 0,0000095 ms; 19ns / instrução (Instrução MOV) – 0,000019 ms; 60μs / instrução (Valor PC MIX) – 0,060 ms; 57ns (Adição de ponto flutuante) – 0,000057 ms |
| Conteúdo | 1 x CPU (Q04UDEHCPU), 1 x Módulo Ethernet/IP (EIP4CCPU) |
| Código de pedido / SKU do fabricante | Q04UDEHCPU-EIP-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | Q04UDEHCPUEIPK |
| Tipo de armazenamento | Cartão SRAM, Cartão Flash, Cartão ATA |
| Tempo de atualização | (Scan constante) 0,5ms-2s / 0,0005-2 s |
Documentos
Este dispositivo é um componente da série MELSEC-Q QnU da Mitsubishi Electric.
Para mais informações, entre em contato conosco.
