## Visão geral A unidade de CPU para controlador lógico programável (CLP) de movimento MELSEC-Q QnU, modelo Q173HCPU da Mitsubishi Electric, é projetada para aplicações de automação industrial que exigem controle preciso de movimento. Ela integra a tecnologia SSCNET III, permitindo a gestão simultânea de até 32 eixos, otimizando processos e aumentando a eficiência. Este CLP de movimento se destaca pela sua versatilidade, com um conector USB para facilitar a comunicação e programação. A unidade opera com uma tensão de alimentação de 5Vcc, sendo alimentada por fontes dedicadas da série Q, garantindo a estabilidade e confiabilidade do sistema. Sua concepção para montagem em backplane ou rack facilita a integração em painéis elétricos e sistemas de controle existentes. A capacidade de processamento e a robustez da série MELSEC-Q QnU, combinadas com os recursos avançados de controle de movimento, tornam o Q173HCPU uma solução ideal para máquinas e equipamentos que demandam alta performance e precisão em suas operações. ### Principais recursos * Controlador Lógico Programável (CLP) de movimento * Interface SSCNET III * Suporte para até 32 eixos * Conector USB * Tensão de alimentação 5Vcc (de fonte dedicada série Q) * Montagem em backplane/rack ### Especificações | Parâmetro | Valor | | :—————————— | :——————————————————————— | | Marca principal | Mitsubishi Electric | | Função principal | Unidade de CPU | | Série/Nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-Q (QnU) > Controladores (CPUs) | | Nome do sub-range | Série MELSEC-Q QnU | | Funções | Unidade de CPU CLP de movimento | | Design | SSCNET III 32 eixos | | Tensão de alimentação (CC) | 5Vcc (de fonte dedicada série Q) | | Capacidade de memória | 8192 pontos (Registradores de dados) 8192 pontos (Relés internos) 8192 pontos (Relés de trava) 8192 pontos (Relés de link) 8192 pontos (Registrador de link) 2048 pontos (Anunciador) | | Tipo de conexão | Conector USB | | Protocolo de comunicação | SSCNET | | Modo de montagem | Backplane / rack | | Dimensões | L27.4mm x A104.6mm x P114.3mm | | Temperatura do ar ambiente para operação | +0°C…+55 °C | | Temperatura do ar ambiente para armazenamento | -25°C…+75 °C | | Tempo de processamento | (Ciclo de operação) 0.4 ms | | Código de pedido / SKU do fabricante | Q173HCPU | | Status do produto do fabricante | Comercializado | ### Documentos * [Mitsubishi Electric – MELSEC-Q series – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjQvMDIvMTEvMTAvMDgvMDEvYzNmMzY3ZWUtNzRjNC00ZmUxLWI5NTctZTBkNDdkMjgyZTAwL01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBNRUxTRUMtUSUyMHNlcmllcyUyMC0lMjBDYXRhbG9nLnBkZiJdXQ?sha=55b2869f71684be8) * [Mitsubishi Electric – FA product – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjQvMDIvMTEvMDkvMzAvNDMvMGU0NjAwMjctZjNlNi00Zjg4LTg0MjEtNGQ1ODQ3ZTQ5YmM0L01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBGQSUyMHByb2R1Y3QlMjAtJTIwQ2F0YWxvZy5wZGYiXV0?sha=b3051e6b11b395d4) * [Mitsubishi Electric – MELSEC-Q series – Q1723HPCU – Manual.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjQvMDIvMTEvMTAvMDkvMzIvYmE2NDRjZGYtM2YyNC00NjVkLTk1MTUtMjIwM2Q5ZDE3MDA4L01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBNRUxTRUMtUSUyMHNlcmllcyUyMC0lMjBRMTcyM0hQQ1UlMjAtJTIwTWFudWFsLnBkZiJdXQ?sha=1a77c2cdd37965aa) Para mais informações sobre este produto, consulte a documentação técnica disponível.
Entre em contato para mais detalhes sobre o Q173HCPU.
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | CPU unit |
| Product series / family name | Industrial automation > PLCs (Programmable Logic Controllers) > MELSEC-Q (QnU) series > Controllers (CPUs) |
| Sub-range name | MELSEC-Q QnU series |
| Functions | Motion Programmable Logic Controller (PLC) CPU unit |
| Design | SSCNET III 32-axes |
| Supply voltage (DC) | 5Vdc (from dedicated Q-series P.S.U.) |
| Memory capacity | 8192 points (Data registers) 8192 points (Internal relays) 8192 points (Latch relays) 8192 points (Link relays) 8192 points (Link register) 2048 points (Annunciator) |
| Connection type | USB connector |
| Communication protocol | SSCNET |
| Mounting mode | Backplane / rack |

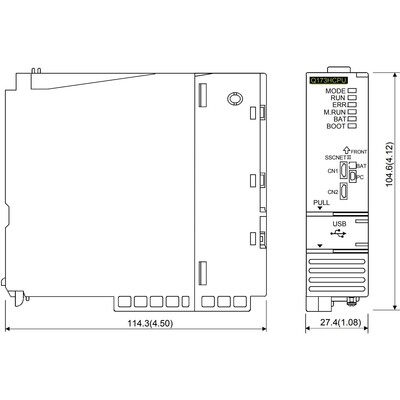

| Dimensions | W27.4mm x H104.6mm x D114.3mm |
| Ambient air temperature for operation | +32°F…+131°F / 0°C…+55 °C |
| Ambient air temperature for storage | -13°F…+167°F / -25°C…+75 °C |
| Processing time | (Operation cycle) 0.4 ms |
| Order code / Manufacturer SKU | Q173HCPU |
| Manufacturer product status | Commercialized |
