Bürkert · Bürkert Tipo 0127

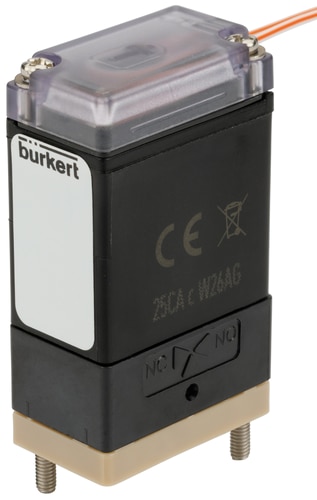

20113543Válvula solenoide basculante de 2/2 ou 3/2 vias com membrana de separação
O artigo Bürkert 20113543 pertence ao Tipo 0127. Válvula solenoide basculante de 2/2 ou 3/2 vias com membrana de separação. Configuração documentada: -1 bar · 2 bar · Flange.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- -1 bar
- Pressão nominal máxima
- 2 bar
- Tipo da conexão de processo 1
- Flange
Identificação da referência
Dados do 20113543
| Part number do fabricante | 20113543 |
|---|---|
| Tipo Bürkert | 0127 |
| Designação original do fabricante | 2/2-way-solenoid valve f.aggress. medium |
| Quantidade de conexões de fluido | 2 |
| Quantidade de posições de comutação da válvula | 2 |
| Função da válvula | A - normally closed - inlet port 1 (P/NC) |
| Acionamento manual | Não |
| Tipo da conexão de processo 1 | Flange |
| Conexão de processo 1: flange | Bürkert flange 16 x 27 version A1 |
| Tipo da conexão de processo 2 | Flange |
| Conexão de processo 2: flange | Bürkert flange 16 x 27 version A1 |
| Port connection seal material design | O-ring |
| Tensão mínima ou nominal | 24 V |
| Tensão máxima ou nominal | 24 V |
| Tensão alternada | Não |
| Tensão contínua | Sim |
| Tensão da bateria | Sim |
| Material do corpo em contato com fluido | PEEK (Polyetheretherketone) |
| Pressão nominal mínima | -1 bar |
| Pressão nominal máxima | 2 bar |
| Temperatura mínima do fluido | 0 °C |
| Temperatura máxima do fluido | 50 °C |
| Temperatura ambiente mínima | 0 °C |
| Temperatura ambiente máxima | 55 °C |
| Categoria do material da vedação da sede | Elastomers |
| Material da vedação da sede | EPDM (Ethylene-propylene-diene rubber) |
| Material da vedação externa | EPDM (Ethylene-propylene-diene rubber) |
| Coeficiente Kv para água | 0,045 m3/h |
| Vazão QNn para gás | 49 l/min |
| Diâmetro do orifício da válvula | 1,6 mm |
| Tipo de aprovação | Material-approval-foods |
| Tipo de certificação | Food - FDA-compliant |
| Potência nominal | 3 W |
| Tipo de atuador | Rocker |
| Operação | direct-acting |
| Separação do fluido | Sim |
| Configuração construtiva da válvula | Válvula completa |
| Função de comutação | on/off |
| Regime nominal de operação ou ciclo de serviço | 100 % |
| Tempo típico de abertura | 25 ms |
| Tempo típico de fechamento | 25 ms |
| Tipo de montagem ou flange | Metric screws |
| Material da montagem ou flange | Aço inoxidável |
| Redução de potência integrada | Não |
| Largura nominal de instalação | 16 mm |
| Tipo de conexão elétrica | Wire strand |
| Quantidade de contatos da conexão elétrica | 2 |
| Conector de cabo incluído no fornecimento | not included |
| Posição da conexão elétrica | opposite NC |
| Comprimento do cabo da conexão elétrica | 500 mm |
| Conexão elétrica 1: material do cabo | FEP (Fluorinated ethylene-propylene copolymer) |
| Electrical connection strand 1 colour | white/orange |
| Electrical connection strand 2 colour | white/orange |
| Electrical connection cable cross-section (AWG) | AWG 24 |
| Seção do cabo da conexão elétrica em mm² | 0,2 mm² |
| Electrical connection cable cable assembly | not tinned |
| Polaridade da conexão elétrica | Irrelevant |
| Tipo de bobina | permanently integrated |
| Material de encapsulamento isolante da bobina | Epoxy |
| LED no circuito da bobina | Não |
| Proteção contra sobretensão da bobina | Sem |
| Retificador no circuito da bobina | Não |
| Proteção de polaridade da bobina | Não |
| Diodo de recuperação de polaridade da bobina | Não |
| Diodo redundante de recuperação de polaridade da bobina | Não |
| Coil cover colour | transparent |
| Potência nominal em corrente contínua | 3,5 W |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 20113543.
Seleção e reposição do 20113543
Para especificar ou substituir o artigo 20113543, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 20113543 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 20113543
Ficha oficial do artigo 20113543 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 0127Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 0127 | 2/2- or 3/2-way rocker solenoid valve pdf (2 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Operating Instructions | Type0127 | Rocker Valve 2/2-way and 3/2-way solenoid valve pdf (1 MB) EN / GB Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 24/10/2026. Consulte a documentação para a série e a revisão da unidade.
