Bürkert · Bürkert Tipo 0121

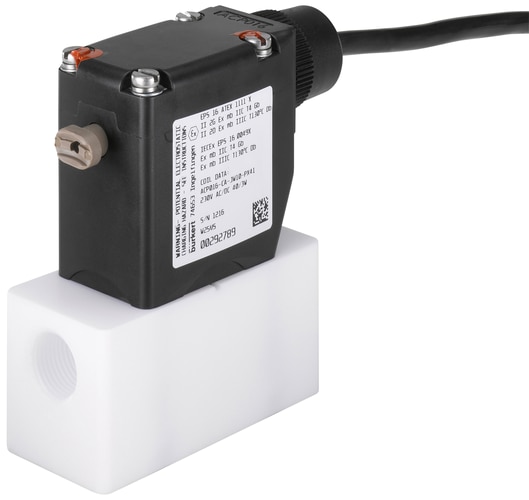

20099863Válvula de armadura articulada de 2/2 vias ou 3/2 vias, de efeito direto
O artigo Bürkert 20099863 pertence ao Tipo 0121. Válvula de armadura articulada de 2/2 vias ou 3/2 vias, de efeito direto. Configuração documentada: 0 bar · Internal thread.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- 0 bar
- Tipo da conexão de processo 1
- Internal thread
Identificação da referência
Dados do 20099863
| Part number do fabricante | 20099863 |
|---|---|
| Tipo Bürkert | 0121 |
| Designação original do fabricante | 2/2-way-solenoid valve f.aggress. medium |
| Quantidade de conexões de fluido | 2 |
| Quantidade de posições de comutação da válvula | 2 |
| Função da válvula | A - normally closed - pressure port 1 (P/NC) |
| Acionamento manual | Sim |
| Tipo de acionamento manual | Key button |
| Material do acionamento manual | PA (polyamide) |
| Batente do acionamento manual | Sim |
| Tipo da conexão de processo 1 | Internal thread |
| Conexão de processo 1: identificação da rosca | 3/8 |
| Conexão de processo 1: tipo de rosca | G |
| Tipo da conexão de processo 2 | Internal thread |
| Conexão de processo 2: tipo de rosca | G |
| Conexão de processo 2: identificação da rosca | 3/8 |
| Tensão mínima ou nominal | 24 V |
| Tensão máxima ou nominal | 24 V |
| Tolerância positiva da tensão | 10 % |
| Tolerância negativa da tensão | 10 % |
| Tensão alternada | Não |
| Tensão contínua | Sim |
| Tensão da bateria | Sim |
| Material da sede da válvula | PTFE (polytetrafluorethylene) |
| Material da válvula principal em contato com o fluido | PTFE (polytetrafluorethylene) |
| Execução resistente à contrapressão | Não |
| Pressão nominal mínima | 0 bar |
| Pressão nominal máxima para líquido | 0,8 bar |
| Temperatura mínima do fluido | -30 °C |
| Temperatura máxima do fluido | 90 °C |
| Temperatura ambiente máxima | 50 °C |
| Temperatura superficial máxima | 155 °C |
| Categoria do material da vedação da sede | Elastomers |
| Material da vedação da sede | EPDM (ethylene-propylene diene rubber) |
| Dureza Shore da vedação da sede | 70 |
| Material da vedação externa | EPDM (ethylene-propylene diene rubber) |
| Coeficiente Kv para água | 1 m3/h |
| Vazão QNn para gás | 1.000 l/min |
| Diâmetro do orifício 1 (P) da válvula principal em mm | 8 mm |
| Diâmetro do orifício 1 da válvula principal em polegadas | 5/16 inch |
| Potência nominal | 8 W |
| Tipo de atuador | Pivot armature |
| Operação | direct-acting |
| Separação do fluido | Sim |
| Sentido do fluxo | above valve seat |
| Princípio de funcionamento da válvula principal | Seat valve |
| Configuração construtiva da válvula | Válvula completa |
| Função de comutação | on/off |
| Tempo mínimo de abertura | 15 ms |
| Tempo máximo de abertura | 25 ms |
| Tempo mínimo de fechamento | 15 ms |
| Tempo máximo de fechamento | 25 ms |
| Regime nominal de operação ou ciclo de serviço | 40 % |
| Execução para vácuo | Não |
| Execução para análise | Não |
| Indicador de comutação | Elétrico |
| Ajuste do tempo de abertura da válvula | Não |
| Ajuste do tempo de fechamento da válvula | Não |
| Válvula para queimador a óleo | Não |
| Execução para vapor | Não |
| Tipo de montagem | Metric screws |
| Comprimento de instalação | 76 mm |
| Válvula principal com tela integrada | Não |
| Tipo de conexão elétrica | Plug pattern form A according to DIN EN 175301-803 |
| Quantidade de contatos da conexão elétrica | 2 + protective conductor |
| Conector de cabo incluído no fornecimento | not included |
| Posição da conexão elétrica | top |
| Polaridade da conexão elétrica | irrelevant |
| Número de artigo e tipo do conector de cabo | Sem |
| Grau de proteção IP máximo, com conexão adequada | IP65 |
| Execução de baixo ruído | Não |
| Tipo de bobina | block bolted |
| Material de encapsulamento isolante da bobina | EP (epoxy resin) |
| Proteção contra sobretensão da bobina | Sem |
| Retificador no circuito da bobina | Não |
| Proteção de polaridade da bobina | Não |
| Diodo de recuperação de polaridade da bobina | Não |
| Classe térmica de isolação do atuador | H |
| Potência nominal em corrente contínua | 11 W |
| Potência reduzida em corrente contínua | 11 W |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 20099863.
Seleção e reposição do 20099863
Para especificar ou substituir o artigo 20099863, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 20099863 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 20099863
Ficha oficial do artigo 20099863 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 0121Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 0121 | Pivoted armature valve for aggressive media pdf (1 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Additional manual 0330 | FM Division 1 US/CA V2.0 pdf (234 kB) EN / US Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Operating Instructions Type 0780 | ATEX approval pdf (1 MB) EN,FR,DE / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 24/10/2026. Consulte a documentação para a série e a revisão da unidade.
