Bürkert · Bürkert Tipo 6211

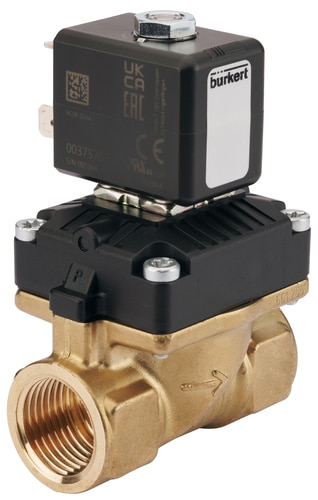

20069337Válvula de membrana de 2/2 vias servocomandada
O artigo Bürkert 20069337 pertence ao Tipo 6211. Válvula de membrana de 2/2 vias servocomandada. Configuração documentada: 0,5 bar · Internal thread.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- 0,5 bar
- Tipo da conexão de processo 1
- Internal thread
Identificação da referência
Dados do 20069337
| Part number do fabricante | 20069337 |
|---|---|
| Tipo Bürkert | 6211 |
| Designação original do fabricante | 2/2-way-solenoid valve, servo assisted |
| Quantidade de conexões de fluido | 2 |
| Quantidade de posições de comutação da válvula | 2 |
| Função da válvula | A - normally closed - inlet port 1 (P/NC) |
| Acionamento manual | Não |
| Tipo da conexão de processo 1 | Internal thread |
| Conexão de processo 1: identificação da rosca | 1/2 |
| Conexão de processo 1: tipo de rosca | G |
| Tipo da conexão de processo 2 | Internal thread |
| Conexão de processo 2: tipo de rosca | G |
| Conexão de processo 2: identificação da rosca | 1/2 |
| Tensão mínima ou nominal | 230 V |
| Tensão máxima ou nominal | 230 V |
| Tolerância positiva da tensão | 10 % |
| Tolerância negativa da tensão | 10 % |
| Tensão alternada | Sim |
| Tensão contínua | Não |
| Tensão da bateria | Não |
| Material da válvula principal em contato com o fluido | Latão |
| Execução resistente à contrapressão | Não |
| Pressão nominal mínima | 0,5 bar |
| Pressão nominal máxima para gás | 10 bar |
| Pressão nominal máxima para líquido | 10 bar |
| Pressão nominal segundo DIN EN 1333 | PN 10 |
| Temperatura mínima do fluido | 0 °C |
| Temperatura máxima do fluido | 70 °C |
| Temperatura ambiente mínima | 0 °C |
| Temperatura ambiente máxima | 55 °C |
| Categoria do material da vedação da sede | Elastomers |
| Material da vedação da sede | NBR (Nitrile rubber) |
| Material da vedação externa | NBR (Nitrile rubber) |
| Coeficiente Kv para água | 1,9 m3/h |
| Diâmetro do orifício 1 (P) da válvula principal em mm | 10 mm |
| Diâmetro do orifício 1 da válvula principal em polegadas | 3/8 inch |
| Potência nominal | 4 W |
| Geração | EV |
| Tipo de atuador | Plunger valve |
| Operação | servo-controlled |
| Separação do fluido | Não |
| Sentido do fluxo | Above seat |
| Princípio de funcionamento da válvula principal | Diaphragm valve |
| Configuração construtiva da válvula | Válvula completa |
| Função de comutação | on/off |
| Tempo mínimo de abertura | 10 ms |
| Tempo máximo de abertura | 25 ms |
| Tempo mínimo de fechamento | 100 ms |
| Tempo máximo de fechamento | 120 ms |
| Regime nominal de operação ou ciclo de serviço | 100 % |
| Execução para vácuo | Não |
| Execução para análise | Não |
| Ajuste do tempo de abertura da válvula | Não |
| Ajuste do tempo de fechamento da válvula | Não |
| Válvula para queimador a óleo | Não |
| Execução para vapor | Não |
| Válvula principal com tela integrada | Não |
| Tipo de conexão elétrica | Cable plug |
| Quantidade de contatos da conexão elétrica | 2 + Grounding conductor |
| Posição da conexão elétrica | in direction of flow left |
| Grau de proteção IP máximo, com conexão adequada | IP65 |
| Execução de baixo ruído | Não |
| Tipo de bobina | placed on top |
| Material de encapsulamento isolante da bobina | PA (Polyamide) |
| Proteção contra sobretensão da bobina | Sem |
| Retificador no circuito da bobina | Não |
| Diodo de recuperação de polaridade da bobina | Não |
| Classe térmica de isolação do atuador | B |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 20069337.
Seleção e reposição do 20069337
Para especificar ou substituir o artigo 20069337, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 20069337 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 20069337
Ficha oficial do artigo 20069337 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 6211Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 6211 | Servo-assisted 2/2-way diaphragm valve pdf (2 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — Data Sheets Data sheet Type 6211 | [US region] Servo-assisted 2/2-way diaphragm valve pdf (1 MB) EN / US Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Operating Instructions Type 6211 EV | 2/2-way solenoid valve, servo-assisted pdf (2 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 24/10/2026. Consulte a documentação para a série e a revisão da unidade.
