Bürkert · Bürkert Tipo 0290

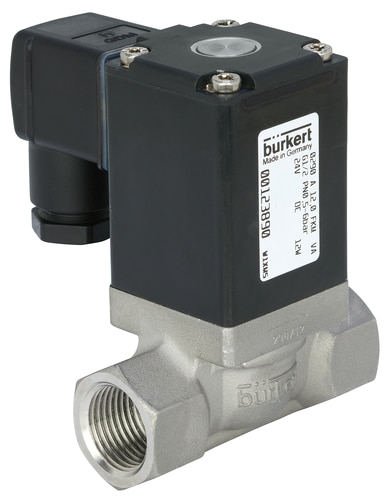

378498Válvula diafragma 2/2 vias servo controlada
O artigo Bürkert 378498 pertence ao Tipo 0290. Válvula diafragma 2/2 vias servo controlada. Configuração documentada: 0 bar · Weld end.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- 0 bar
- Tipo da conexão de processo 1
- Weld end
Identificação da referência
Dados do 378498
| Part number do fabricante | 378498 |
|---|---|
| Tipo Bürkert | 0290 |
| Designação original do fabricante | 2/2-way-solenoid valve; servo assisted |
| Quantidade de conexões de fluido | 2 |
| Quantidade de posições de comutação da válvula | 2 |
| Função da válvula | A - normally closed - inlet port 1 (P/NC) |
| Acionamento manual | Não |
| Tipo da conexão de processo 1 | Weld end |
| Conexão de processo 1: diâmetro interno em mm | 19 mm |
| Conexão de processo 1: DN | DN 20 |
| Conexão de processo 1: diâmetro externo em mm | 22 mm |
| Conexão de processo 1: norma de tubulação 1 | DIN 11850 R0 |
| Tipo da conexão de processo 2 | Weld end |
| Conexão de processo 2: DN | DN 20 |
| Conexão de processo 2: diâmetro interno em mm | 19 mm |
| Conexão de processo 2: diâmetro externo em mm | 22 mm |
| Conexão de processo 2: norma de tubulação 1 | DIN 11850 R0 |
| Tensão mínima ou nominal | 120 V |
| Tensão máxima ou nominal | 120 V |
| Frequência da tensão 1 | 50/60 Hz |
| Tolerância positiva da tensão | 10 % |
| Tolerância negativa da tensão | 10 % |
| Tensão alternada | Sim |
| Tensão contínua | Sim |
| Tensão da bateria | Sim |
| Material da tampa do corpo da válvula | Aço inoxidável |
| Material da válvula principal em contato com o fluido | Aço inoxidável |
| Execução resistente à contrapressão | Não |
| Pressão nominal mínima | 0 bar |
| Pressão nominal máxima para líquido | 16 bar |
| Temperatura mínima do fluido | -30 °C |
| Temperatura máxima do fluido | 90 °C |
| Temperatura ambiente máxima | 55 °C |
| Categoria do material da vedação da sede | Elastomers |
| Material da vedação da sede | EPDM (Ethylene-propylene-diene rubber) |
| Material da vedação externa | EPDM (Ethylene-propylene-diene rubber) |
| Material da vedação da pilotagem | EPDM (Ethylene-propylene-diene rubber) |
| Coeficiente Kv para água | 1,8 m3/h |
| Vazão QNn para gás | 1.900 l/min |
| Diâmetro do orifício de pilotagem em mm | 1,5 mm |
| Diâmetro do orifício 1 (P) da válvula principal em mm | 12 mm |
| Diâmetro do orifício 1 da válvula principal em polegadas | 7/16 inch |
| Potência nominal | 120 W |
| Tipo de atuador | Plunger valve |
| Operação | force-controlled |
| Separação do fluido | Não |
| Sentido do fluxo | Above seat |
| Princípio de funcionamento da válvula principal | Diaphragm valve |
| Configuração construtiva da válvula | Válvula completa |
| Função de comutação | on/off |
| Tempo mínimo de abertura | 100 ms |
| Tempo máximo de abertura | 250 ms |
| Tempo mínimo de fechamento | 700 ms |
| Tempo máximo de fechamento | 2.000 ms |
| Regime nominal de operação ou ciclo de serviço | 100 % |
| Execução para vácuo | Sim |
| Execução para análise | Não |
| Ajuste do tempo de abertura da válvula | Não |
| Ajuste do tempo de fechamento da válvula | Não |
| Válvula para queimador a óleo | Não |
| Execução para vapor | Não |
| Válvula principal com tela integrada | Não |
| Tipo de conexão elétrica | Plug pattern form A according to DIN EN 175301-803 |
| Quantidade de contatos da conexão elétrica | 2 + Grounding conductor |
| Conector de cabo incluído no fornecimento | Incluído |
| Posição da conexão elétrica | in direction of flow left |
| Número de artigo e tipo do conector de cabo | 00314802 - 2518 |
| Grau de proteção IP máximo, com conexão adequada | IP65 |
| Solenoide com eletrônica Kick and Drop | Energy saving technology included |
| Execução de baixo ruído | Não |
| Tipo de bobina | block bolted |
| Material de encapsulamento isolante da bobina | Epoxy |
| Tamanho da bobina | 40 mm |
| Proteção contra sobretensão da bobina | Suppressor diode |
| Retificador no circuito da bobina | Sim |
| Proteção de polaridade da bobina | Sim |
| Diodo de recuperação de polaridade da bobina | Sim |
| Classe térmica de isolação do atuador | H |
| Potência nominal em corrente contínua | 120 W |
| Potência reduzida em corrente contínua | 8,5 W |
| Consumo na energização em corrente alternada | 120 V·A |
| Potência nominal em corrente alternada | 8,5 V·A |
| Material do núcleo em contato com o fluido | Aço inoxidável |
| Material do batente em contato com o fluido | Aço inoxidável |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 378498.
Seleção e reposição do 378498
Para especificar ou substituir o artigo 378498, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 378498 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 378498
Ficha oficial do artigo 378498 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 0290Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 0290 | Servo-assisted 2/2-way diaphragm valve pdf (976 kB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Additional information PX011-PX12-PX13 | Use in the explosion-hazardous area pdf (506 kB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Additional manual PX01, PX02,PX03 | Use in the explosion-hazard area pdf (121 kB) EN,FR,DE / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 24/10/2026. Consulte a documentação para a série e a revisão da unidade.
