Bürkert · Bürkert Tipo 0255

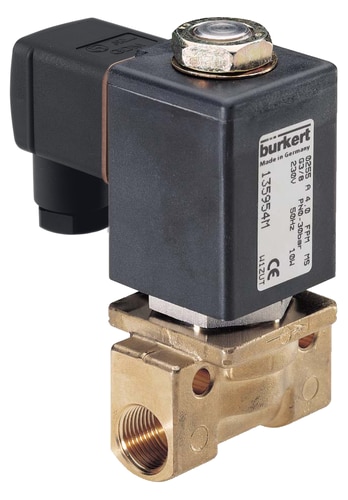

46376Válvula de armadura elevatória de 2/2 vias de efeito direto
O artigo Bürkert 46376 pertence ao Tipo 0255. Válvula de armadura elevatória de 2/2 vias de efeito direto. Configuração documentada: 0 bar · Internal thread.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- 0 bar
- Tipo da conexão de processo 1
- Internal thread
Identificação da referência
Dados do 46376
| Part number do fabricante | 46376 |
|---|---|
| Tipo Bürkert | 0255 |
| Designação original do fabricante | 2/2-way-solenoid valve; direct acting |
| Quantidade de conexões de fluido | 2 |
| Quantidade de posições de comutação da válvula | 2 |
| Função da válvula | A - normally closed - inlet port 1 (P/NC) |
| Acionamento manual | Não |
| Tipo da conexão de processo 1 | Internal thread |
| Conexão de processo 1: identificação da rosca | 3/8 |
| Conexão de processo 1: tipo de rosca | G |
| Tipo da conexão de processo 2 | Internal thread |
| Conexão de processo 2: tipo de rosca | G |
| Conexão de processo 2: identificação da rosca | 3/8 |
| Tensão mínima ou nominal | 240 V |
| Tensão máxima ou nominal | 240 V |
| Frequência da tensão 1 | 50 Hz |
| Tolerância positiva da tensão | 10 % |
| Tolerância negativa da tensão | 10 % |
| Tensão alternada | Sim |
| Tensão contínua | Não |
| Tensão da bateria | Não |
| Material da sede da válvula | Aço inoxidável |
| Material da válvula principal em contato com o fluido | Latão |
| Execução resistente à contrapressão | Não |
| Pressão nominal mínima | 0 bar |
| Pressão nominal máxima para líquido | 4 bar |
| Temperatura mínima do fluido | -40 °C |
| Temperatura máxima do fluido | 180 °C |
| Temperatura ambiente máxima | 55 °C |
| Categoria do material da vedação da sede | Plastics |
| Material da vedação da sede | PTFE (Polytetrafluorethylene) |
| Material da vedação externa | Brass and stainless steel |
| Coeficiente Kv para água | 0,8 m3/h |
| Vazão QNn para gás | 860 l/min |
| Diâmetro do orifício 1 (P) da válvula principal em mm | 6 mm |
| Diâmetro do orifício 1 da válvula principal em polegadas | 1/4 inch |
| Potência nominal | 10 W |
| Tipo de atuador | Plunger valve |
| Operação | direct-acting |
| Separação do fluido | Não |
| Sentido do fluxo | Above seat |
| Princípio de funcionamento da válvula principal | Globe valve |
| Configuração construtiva da válvula | Válvula completa |
| Função de comutação | on/off |
| Tempo mínimo de abertura | 10 ms |
| Tempo máximo de abertura | 20 ms |
| Tempo mínimo de fechamento | 20 ms |
| Tempo máximo de fechamento | 30 ms |
| Regime nominal de operação ou ciclo de serviço | 100 % |
| Execução para vácuo | Sim |
| Execução para análise | Não |
| Ajuste do tempo de abertura da válvula | Não |
| Ajuste do tempo de fechamento da válvula | Não |
| Válvula para queimador a óleo | Não |
| Execução para vapor | Sim |
| Tipo de montagem | Mounting bracket |
| Válvula principal com tela integrada | Não |
| Tipo de conexão elétrica | Plug pattern form A according to DIN EN 175301-803 |
| Quantidade de contatos da conexão elétrica | 2 + Grounding conductor |
| Conector de cabo incluído no fornecimento | Incluído |
| Posição da conexão elétrica | in direction of flow left |
| Direção de saída da conexão elétrica | bottom |
| Número de artigo e tipo do conector de cabo | 00131874 - 2508 |
| Grau de proteção IP máximo, com conexão adequada | IP65 |
| Execução de baixo ruído | Não |
| Tipo de bobina | placed on top |
| Material de encapsulamento isolante da bobina | Epoxy |
| Tamanho da bobina | 40 mm |
| Proteção contra sobretensão da bobina | Sem |
| Retificador no circuito da bobina | Não |
| Diodo de recuperação de polaridade da bobina | Não |
| Classe térmica de isolação do atuador | H |
| Material do núcleo em contato com o fluido | Aço inoxidável |
| Material do batente em contato com o fluido | Aço inoxidável |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 46376.
Seleção e reposição do 46376
Para especificar ou substituir o artigo 46376, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 46376 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 46376
Ficha oficial do artigo 46376 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 0255Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 0255 | Plunger solenoid valve for high pressures and temperatures pdf (1 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Additional manual PX01, PX02,PX03 | Use in the explosion-hazard area pdf (121 kB) EN,FR,DE / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Operating Instructions Type 0255 | 2-way solenoid valve, direct-acting pdf (851 kB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 24/10/2026. Consulte a documentação para a série e a revisão da unidade.
