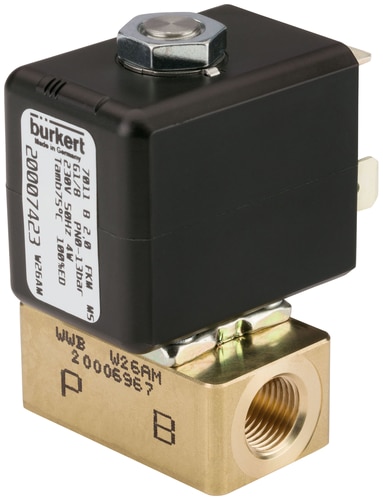

Bürkert · Bürkert Tipo 7011
20009655Válvula de armadura elevatória de 2/2 vias de ação direta
O artigo Bürkert 20009655 pertence ao Tipo 7011. Válvula de armadura elevatória de 2/2 vias de ação direta. Configuração documentada: 0 bar · Internal thread.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- 0 bar
- Tipo da conexão de processo 1
- Internal thread
Identificação da referência
Dados do 20009655
| Part number do fabricante | 20009655 |
|---|---|
| Tipo Bürkert | 7011 |
| Designação original do fabricante | 2/2-way-solenoid valve, direct acting |
| Quantidade de conexões de fluido | 2 |
| Quantidade de posições de comutação da válvula | 2 |
| Função da válvula | A - normally closed - inlet port 1 (P/NC) |
| Acionamento manual | Não |
| Tipo da conexão de processo 1 | Internal thread |
| Conexão de processo 1: identificação da rosca | 1/8 |
| Conexão de processo 1: tipo de rosca | NPT |
| Tipo da conexão de processo 2 | Internal thread |
| Conexão de processo 2: tipo de rosca | NPT |
| Conexão de processo 2: identificação da rosca | 1/8 |
| Tensão mínima ou nominal | 24 V |
| Tensão máxima ou nominal | 24 V |
| Tolerância positiva da tensão | 10 % |
| Tolerância negativa da tensão | 10 % |
| Tensão alternada | Não |
| Tensão contínua | Sim |
| Tensão da bateria | Não |
| Material da válvula principal em contato com o fluido | Latão |
| Execução resistente à contrapressão | Não |
| Pressão nominal mínima | 0 bar |
| Pressão nominal máxima para líquido | 5 bar |
| Temperatura mínima do fluido | -10 °C |
| Temperatura máxima do fluido | 100 °C |
| Temperatura ambiente mínima | -10 °C |
| Temperatura ambiente máxima | 55 °C |
| Categoria do material da vedação da sede | Elastomers |
| Material da vedação da sede | FKM (Fluor rubber) |
| Material da vedação externa | FKM (Fluor rubber) |
| Coeficiente Kv para água | 0,13 m3/h |
| Diâmetro do orifício 1 (P) da válvula principal em mm | 2,4 mm |
| Diâmetro do orifício 1 da válvula principal em polegadas | 3/32 inch |
| Tipo de aprovação | UL |
| Tipo de certificação | cURus Recognized |
| Potência nominal | 7 W |
| Tipo de atuador | Plunger valve |
| Operação | direct-acting |
| Separação do fluido | Não |
| Sentido do fluxo | Above seat |
| Princípio de funcionamento da válvula principal | Piston |
| Configuração construtiva da válvula | Válvula completa |
| Função de comutação | on/off |
| Tempo mínimo de abertura | 8 ms |
| Tempo máximo de abertura | 15 ms |
| Tempo mínimo de fechamento | 10 ms |
| Tempo máximo de fechamento | 17 ms |
| Regime nominal de operação ou ciclo de serviço | 100 % |
| Execução para vácuo | Não |
| Execução para análise | Não |
| Ajuste do tempo de abertura da válvula | Não |
| Ajuste do tempo de fechamento da válvula | Não |
| Válvula para queimador a óleo | Não |
| Execução para vapor | Não |
| Tipo de montagem | Metric screws |
| Válvula principal com tela integrada | Não |
| Tipo de conexão elétrica | Plug pattern form B according to industrial standard |
| Quantidade de contatos da conexão elétrica | 2 + Grounding conductor |
| Conector de cabo incluído no fornecimento | not included |
| Posição da conexão elétrica | in direction of flow left |
| Grau de proteção IP máximo, com conexão adequada | IP65 |
| Execução de baixo ruído | Não |
| Tipo de bobina | placed on top |
| Material de encapsulamento isolante da bobina | Epoxy |
| Tamanho da bobina | 24,5 mm |
| Proteção contra sobretensão da bobina | Sem |
| Retificador no circuito da bobina | Não |
| Diodo de recuperação de polaridade da bobina | Não |
| Classe térmica de isolação do atuador | H |
| Potência nominal em corrente contínua | 7 W |
| Potência reduzida em corrente contínua | 7 W |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 20009655.
Seleção e reposição do 20009655
Para especificar ou substituir o artigo 20009655, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 20009655 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 20009655
Ficha oficial do artigo 20009655 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 7011Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 7011 | Direct-acting 2/2-way plunger valve pdf (3 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — Data Sheets Data sheet Type 7011 | [US region] Direct-acting 2/2-way plunger valve pdf (2 MB) EN / US Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Operating Instructions | Type7011 | 2/2-way solenoid valve pdf (2 MB) EN / GB Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 24/10/2026. Consulte a documentação para a série e a revisão da unidade.
