Bürkert · Bürkert Tipo 6106

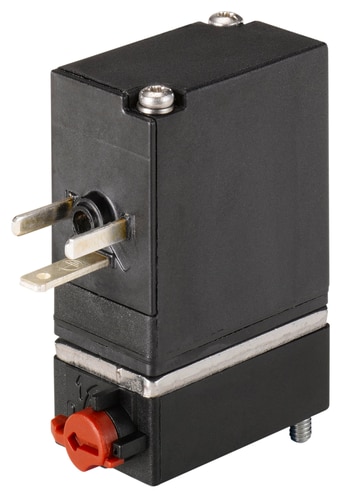

457715Válvula magnética basculante pneumática 2/2 e 3/2
O artigo Bürkert 457715 pertence ao Tipo 6106. Válvula magnética basculante pneumática 2/2 e 3/2. Configuração documentada: -1 bar · 10 bar · Flange.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- -1 bar
- Pressão nominal máxima
- 10 bar
- Tipo da conexão de processo 1
- Flange
Identificação da referência
Dados do 457715
| Part number do fabricante | 457715 |
|---|---|
| Tipo Bürkert | 6106 |
| Designação original do fabricante | 3/2-way-rocker valve 16 mm, PM |
| Quantidade de conexões de fluido | 3 |
| Quantidade de posições de comutação da válvula | 2 |
| Função da válvula | C - normally closed - inlet port 1 (P/NC), outlet port 2 (A/OUT) conectedwith exhaust port 3 (R/NO) |
| Acionamento manual | Sim |
| Tipo de acionamento manual | Rotary level |
| Material do acionamento manual | PA (Polyamide) |
| Batente do acionamento manual | Sim |
| Ranhura para acionamento manual | Sim |
| Posição do acionamento manual | above port 1 |
| Tipo da conexão de processo 1 | Flange |
| Conexão de processo 1: flange | Bürkert flange 16 x 27 version D3 |
| Tipo da conexão de processo 2 | Flange |
| Conexão de processo 2: flange | Bürkert flange 16 x 27 version D3 |
| Tipo da conexão de processo 3 | Flange |
| Conexão de processo 3: flange | Bürkert flange 16 x 27 version D3 |
| Tensão mínima ou nominal | 24 V |
| Tensão máxima ou nominal | 24 V |
| Tensão alternada | Não |
| Tensão contínua | Sim |
| Tensão da bateria | Sim |
| Material do corpo em contato com fluido | PA (Polyamide) |
| Pressão nominal mínima | -1 bar |
| Pressão nominal máxima | 10 bar |
| Temperatura mínima do fluido | -10 °C |
| Temperatura máxima do fluido | 55 °C |
| Temperatura ambiente mínima | -10 °C |
| Temperatura ambiente máxima | 55 °C |
| Categoria do material da vedação da sede | Elastomers |
| Material da vedação da sede | FKM (Fluor rubber) |
| Material da vedação externa | FKM (Fluor rubber) |
| Vazão QNn para gás | 47 l/min |
| Diâmetro do orifício da válvula | 1,2 mm |
| Tipo de aprovação | UL |
| Tipo de certificação | cURus Recognized |
| Potência nominal | 2 W |
| Tipo de atuador | Rocker |
| Operação | direct-acting |
| Separação do fluido | Não |
| Configuração construtiva da válvula | Válvula completa |
| Função de comutação | on/off |
| Regime nominal de operação ou ciclo de serviço | 100 % |
| Tempo típico de abertura | 25 ms |
| Tempo típico de fechamento | 25 ms |
| Tipo de montagem ou flange | Metric screws |
| Material da montagem ou flange | Steel |
| Redução de potência integrada | Não |
| Largura nominal de instalação | 16 mm |
| Tipo de conexão elétrica | Plug pattern form C according to DIN EN 175301-803 |
| Quantidade de contatos da conexão elétrica | 2 + Grounding conductor |
| Conector de cabo incluído no fornecimento | not included |
| Posição da conexão elétrica | above port 1 |
| Polaridade da conexão elétrica | Irrelevant |
| Tipo de bobina | block bolted |
| Material de encapsulamento isolante da bobina | PPS (Polyphenylene sulphide) |
| LED no circuito da bobina | Não |
| Proteção contra sobretensão da bobina | Sem |
| Retificador no circuito da bobina | Não |
| Proteção de polaridade da bobina | Não |
| Diodo de recuperação de polaridade da bobina | Não |
| Diodo redundante de recuperação de polaridade da bobina | Não |
| Coil cover colour | black |
| Potência nominal em corrente contínua | 2,5 W |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 457715.
Seleção e reposição do 457715
Para especificar ou substituir o artigo 457715, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 457715 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 457715
Ficha oficial do artigo 457715 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 6106Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 6106 | Pneumatically operated 2/2- or 3/2-way rocker solenoid valve pdf (2 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Operating Instructions | Type6106 | 3/2-way rocker solenoid valve pdf (2 MB) EN / GB Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Safety Manual | Valves, Positioner | Version - pdf (573 kB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 24/10/2026. Consulte a documentação para a série e a revisão da unidade.
