Bürkert · Bürkert Tipo 2861

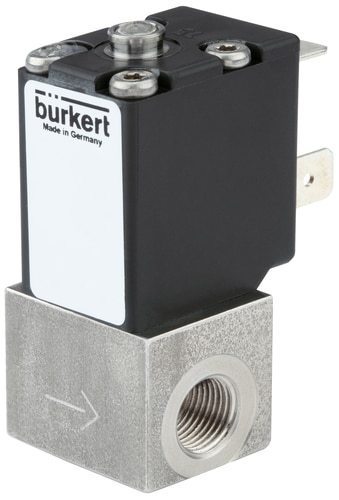

373091Válvula proporcional Basic de 2 vias de efeito direto
O artigo Bürkert 373091 pertence ao Tipo 2861. Válvula proporcional Basic de 2 vias de efeito direto. Configuração documentada: -1 bar · 10 bar · Internal thread.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- -1 bar
- Pressão nominal máxima
- 10 bar
- Tipo da conexão de processo 1
- Internal thread
Identificação da referência
Dados do 373091
| Part number do fabricante | 373091 |
|---|---|
| Tipo Bürkert | 2861 |
| Designação original do fabricante | Proportional valve |
| Quantidade de conexões de fluido | 2 |
| Quantidade de posições de comutação da válvula | 2 |
| Função da válvula | A - normally closed - inlet port 1 (P/NC) |
| Posição de instalação | any |
| Adequação a fluidos líquidos | Sim |
| Adequação a fluidos gasosos | Sim |
| Tipo da conexão de processo 1 | Internal thread |
| Conexão de processo 1: identificação da rosca | 1/8 |
| Conexão de processo 1: tipo de rosca | G |
| Tipo da conexão de processo 2 | Internal thread |
| Conexão de processo 2: tipo de rosca | G |
| Conexão de processo 2: identificação da rosca | 1/8 |
| Tensão mínima ou nominal | 24 V |
| Tensão máxima ou nominal | 24 V |
| Tolerância positiva da tensão | 10 % |
| Tolerância negativa da tensão | 10 % |
| Tensão alternada | Não |
| Tensão contínua | Sim |
| Material da válvula principal em contato com o fluido | Aço inoxidável |
| Pressão nominal mínima | -1 bar |
| Pressão nominal máxima | 10 bar |
| Pressão diferencial máxima | 10 bar |
| Temperatura mínima do fluido | -30 °C |
| Temperatura máxima do fluido | 90 °C |
| Temperatura ambiente mínima | -30 °C |
| Temperatura ambiente máxima | 55 °C |
| Categoria do material da vedação da sede | Elastomers |
| Material da vedação da sede | EPDM (Ethylene-propylene-diene rubber) |
| Material da vedação externa | EPDM (Ethylene-propylene-diene rubber) |
| Coeficiente Kv para água | 0,027 m3/h |
| Vazão QNn para gás | 29 l/min |
| Diâmetro do orifício 1 (P) da válvula principal em mm | 1 mm |
| Diâmetro do orifício 1 da válvula principal em polegadas | 1/32 inch |
| Potência nominal | 5 W |
| Tipo de atuador | Plunger valve |
| Operação | direct-acting |
| Separação do fluido | Não |
| Sentido do fluxo | Below seat |
| Princípio de funcionamento da válvula principal | Globe valve |
| Função de comutação | constant |
| Regime nominal de operação ou ciclo de serviço | 100 % |
| Frequência PWM mínima | 650 Hz |
| Frequência PWM máxima | 800 Hz |
| Execução para vácuo | Não |
| Execução para análise | Não |
| Execução para oxigênio | Não |
| Faixa de controle | 1:25 |
| Execução para vapor | Não |
| Guia do núcleo | Sliding ring |
| Guia do núcleo 2 | Bush |
| Tipo de conexão elétrica | Plug pattern form B according to industrial standard |
| Quantidade de contatos da conexão elétrica | 2 + Grounding conductor |
| Tipo de conexão elétrica | male |
| Conector de cabo incluído no fornecimento | not included |
| Posição da conexão elétrica | in direction of flow left |
| Grau de proteção IP máximo, com conexão adequada | IP65 |
| Tipo de bobina | block bolted |
| Material de encapsulamento isolante da bobina | Epoxy |
| Tamanho da bobina | 20 mm |
| Resistência da bobina | 82 Ohm |
| Classe térmica de isolação do atuador | H |
| Material do núcleo em contato com o fluido | Aço inoxidável |
| Material do batente em contato com o fluido | Aço inoxidável |
| Material do tubo guia do núcleo em contato com o fluido | Aço inoxidável |
| Material do elemento guia 1 do núcleo em contato com o fluido | Aço inoxidável |
| Material do elemento guia 2 do núcleo em contato com o fluido | Aço inoxidável |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 373091.
Seleção e reposição do 373091
Para especificar ou substituir o artigo 373091, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 373091 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 373091
Ficha oficial do artigo 373091 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 2861Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 2861 | Direct-acting 2-way basic proportional valve pdf (1 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — Data Sheets Data sheet Type 2861 | [US region] Direct-acting 2-way basic proportional valve pdf (1 MB) EN / US Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Operating Instructions Type 2861 286X 287X | Proportional valves with control electronics pdf (795 kB) EN,FR,DE / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 24/10/2026. Consulte a documentação para a série e a revisão da unidade.
