Bürkert · Bürkert Tipo 2852

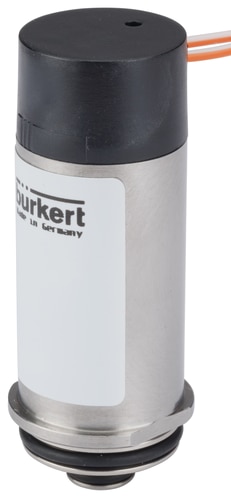

20076852Válvula proporcional de 2 vias com escape de pressão
O artigo Bürkert 20076852 pertence ao Tipo 2852. Válvula proporcional de 2 vias com escape de pressão. Configuração documentada: 0 bar · 7 bar · Flange.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- 0 bar
- Pressão nominal máxima
- 7 bar
- Tipo da conexão de processo 1
- Flange
Identificação da referência
Dados do 20076852
| Part number do fabricante | 20076852 |
|---|---|
| Tipo Bürkert | 2852 |
| Designação original do fabricante | Pressure Compensated Proportional Valve |
| Quantidade de conexões de fluido | 2 |
| Quantidade de posições de comutação da válvula | 2 |
| Função da válvula | A - normally closed - inlet port 1 (P/NC) |
| Posição de instalação | any |
| Adequação a fluidos líquidos | Não |
| Adequação a fluidos gasosos | Sim |
| Tipo da conexão de processo 1 | Flange |
| Conexão de processo 1: flange | Bürkert-Flange 18 x 16 |
| Tipo da conexão de processo 2 | Flange |
| Conexão de processo 2: flange | Bürkert-Flange 18 x 16 |
| Tensão mínima ou nominal | 24 V |
| Tensão máxima ou nominal | 24 V |
| Tolerância positiva da tensão | 10 % |
| Tolerância negativa da tensão | 10 % |
| Tensão alternada | Não |
| Tensão contínua | Sim |
| Material da válvula principal em contato com o fluido | Aço inoxidável |
| Pressão nominal mínima | 0 bar |
| Pressão nominal máxima | 7 bar |
| Pressão diferencial máxima | 7 bar |
| Temperatura mínima do fluido | 5 °C |
| Temperatura máxima do fluido | 50 °C |
| Temperatura ambiente mínima | 5 °C |
| Temperatura ambiente máxima | 50 °C |
| Categoria do material da vedação da sede | Elastomers |
| Material da vedação da sede | FKM (Fluor rubber) |
| Material da vedação externa | FKM (Fluor rubber) |
| Coeficiente Kv para água | 0,2 m3/h |
| Vazão QNn para gás | 215 l/min |
| Diâmetro do orifício 1 (P) da válvula principal em mm | 4,1 mm |
| Potência nominal | 3,4 W |
| Tipo de atuador | Plunger valve |
| Operação | direct-acting |
| Separação do fluido | Não |
| Sentido do fluxo | Below seat |
| Princípio de funcionamento da válvula principal | Globe valve |
| Função de comutação | constant |
| Regime nominal de operação ou ciclo de serviço | 100 % |
| Frequência PWM mínima | 2.000 Hz |
| Frequência PWM máxima | 9.999 Hz |
| Execução para vácuo | Não |
| Execução para análise | Não |
| Execução para oxigênio | Não |
| Execução para vapor | Não |
| Guia do núcleo | Form spring |
| Guia do núcleo 2 | Form spring |
| Tipo de conexão elétrica | Plug 2-pin JST PHR-3 |
| Quantidade de contatos da conexão elétrica | 2 |
| Tipo de conexão elétrica | male |
| Posição da conexão elétrica | top |
| Grau de proteção IP máximo, com conexão adequada | IP10 |
| Tipo de bobina | permanently integrated |
| Material de encapsulamento isolante da bobina | Aço inoxidável |
| Resistência da bobina | 144,5 Ohm |
| Classe térmica de isolação do atuador | H |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 20076852.
Seleção e reposição do 20076852
Para especificar ou substituir o artigo 20076852, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 20076852 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 20076852
Ficha oficial do artigo 20076852 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 2852Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 2852 | 2-way proportional valve with pressure compensation pdf (1 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Operating Instructions Type 2852 | Proportional valve pdf (946 kB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 24/10/2026. Consulte a documentação para a série e a revisão da unidade.
