Bürkert · Bürkert Tipo 5420

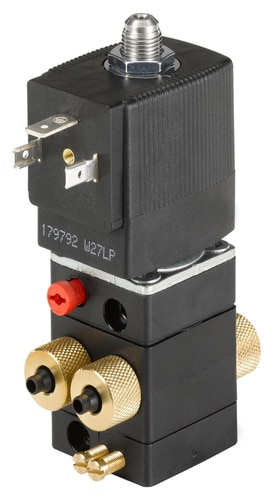

350423Válvula magnética de 4/2 vias para sistema pneumático
O artigo Bürkert 350423 pertence ao Tipo 5420. Válvula magnética de 4/2 vias para sistema pneumático. Configuração documentada: 2,5 bar · 10 bar.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- 2,5 bar
- Pressão nominal máxima
- 10 bar
Identificação da referência
Dados do 350423
| Part number do fabricante | 350423 |
|---|---|
| Tipo Bürkert | 5420 |
| Designação original do fabricante | 4/2-Wege-Pneumatikventil |
| Quantidade de conexões de fluido | 4 |
| Quantidade de posições de comutação da válvula | 2 |
| Função da válvula | G - normally open - inlet port 1 (P) connected with outlet port 2 (B), outlet port 4 (A) connected with exhaust port 3 (R) |
| Acionamento manual | Sim |
| Manual actuation type | Rotary level and Key button combined |
| Manual actuation material | PA (Polyamide) |
| Manual actuation stop | Sim |
| Manual actuation screw slot | Sim |
| Dimensão de montagem 1 | 33 mm |
| Tipo da conexão de alimentação | Threaded connection system |
| Supply connection diameter (mm) | 6 mm |
| Supply connection threaded connection system | Hose threaded connection |
| Working connection type | Threaded connection system |
| Working connection diameter (mm) | 6 mm |
| Working connection threaded connection system | Hose threaded connection |
| Working connection position | Lado oposto à alimentação |
| Working connection material | PA (Polyamide) |
| Tensão mínima ou nominal | 110 V |
| Tensão máxima ou nominal | 110 V |
| Frequência da tensão 1 | 50/60 Hz |
| Tensão alternada | Sim |
| Tensão contínua | Sim |
| Tensão da bateria | Sim |
| Main valve wetted material | PA (Polyamide) |
| Material da válvula principal em contato com o ambiente | PA (Polyamide) |
| Pilot control material medium-contacting | PA (Polyamide) |
| Material da pilotagem em contato com o ambiente | PA (Polyamide) |
| Pressão nominal mínima | 2,5 bar |
| Pressão nominal máxima | 10 bar |
| Temperatura mínima do fluido | -10 °C |
| Temperatura máxima do fluido | 60 °C |
| Temperatura ambiente mínima | -10 °C |
| Temperatura ambiente máxima | 55 °C |
| Material da vedação da válvula principal | NBR (Nitrile rubber) |
| Material da vedação da pilotagem | NBR (Nitrile rubber) |
| Vazão QNn para gás | 150 l/min |
| Pilot control orifice (mm) | 1,1 mm |
| Main valve orifice 1 (P) (mm) | 3 mm |
| Tipo de aprovação | IECEx, ATEX |
| Tipo de certificação | mb IIC T5 Gb; mb IIIC T95 °C Db; ingle mounting, II 2 G mb IIC T5 Gb; II 2 D mb IIIC T95 °C Db; single mounting |
| Subgrupo de produto | Pneumatic valves |
| Tipo de retorno | Pneumatic spring + mechanical spring |
| Princípio de operação da válvula principal | Globe valve |
| Tipo de pilotagem da válvula | Elétrico |
| Switch time open max. | 30 ms |
| Switch time close max. | 20 ms |
| Regime nominal de operação ou ciclo de serviço | 100 % |
| Redução de potência integrada | Não |
| Categoria da conexão elétrica | Junction Box without fuse |
| Conector de cabo incluído no fornecimento | not included |
| Posição da conexão elétrica | Supply side |
| Grau de proteção IP máximo, com conector adequado | IP65 |
| Consumo elétrico mínimo | 3 W |
| Electircal power consumption max. | 3 W |
| LED no circuito da bobina | Não |
| Proteção contra sobretensão da bobina | Sem |
| Retificador no circuito da bobina | Sim |
| Proteção de polaridade da bobina | Não |
| Diodo de recuperação de polaridade da bobina | Não |
| Diodo redundante de recuperação de polaridade da bobina | Não |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 350423.
Seleção e reposição do 350423
Para especificar ou substituir o artigo 350423, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 350423 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 350423
Ficha oficial do artigo 350423 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 5420Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 5420 | Solenoid valve for pneumatics including Ex variants pdf (1 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — Data Sheets Data sheet Type 5420 | Solenoid valve for pneumatics including Ex variants pdf (1 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Additional manual AC10 | FM Division 1 US/CA V2.0 pdf (238 kB) EN / US Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 04/10/2026. Consulte a documentação para a série e a revisão da unidade.
