Bürkert · Bürkert Tipo 6519

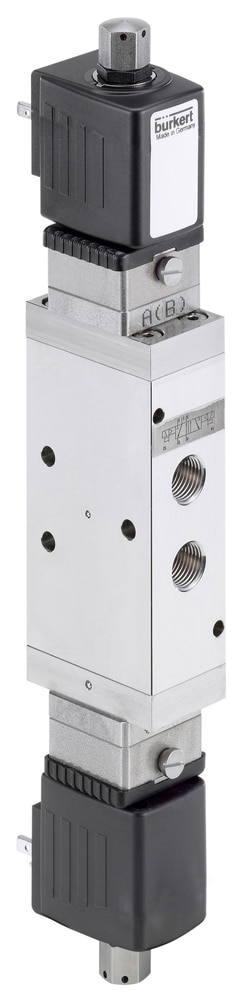

328832Válvula solenóide de 3/2, 5/2 ou 5/3 vias com comando prévio para sistemas pneumáticos
O artigo Bürkert 328832 pertence ao Tipo 6519. Válvula solenóide de 3/2, 5/2 ou 5/3 vias com comando prévio para sistemas pneumáticos. Configuração documentada: 3 bar · 10 bar.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- 3 bar
- Pressão nominal máxima
- 10 bar
Identificação da referência
Dados do 328832
| Part number do fabricante | 328832 |
|---|---|
| Tipo Bürkert | 6519 |
| Designação original do fabricante | 5/3-way-pneumatic valve 32 mm |
| Quantidade de conexões de fluido | 5 |
| Quantidade de posições de comutação da válvula | 3 |
| Função da válvula | L - middle position all port connections closed - inlet port 1, outlet port 4 and 2, vent of outlet ports to 5 respectively 3 |
| Acionamento manual | Não |
| Tipo de acionamento manual | Não existente |
| Material do acionamento manual | No manual actuation available |
| Batente do acionamento manual | No manual actuation available |
| Ranhura para acionamento manual | No manual actuation available |
| Largura por estação 1 | 33 mm |
| Diâmetro da conexão de alimentação em polegadas | 1/4 inch |
| Tipo da conexão de alimentação | Internal thread |
| Tipo de rosca da conexão de alimentação | G |
| Interface de flange | FM02 |
| Diâmetro da conexão de trabalho em polegadas | 1/4 inch |
| Tipo da conexão de trabalho | Internal thread |
| Tipo de rosca da conexão de trabalho | G |
| Posição da conexão de trabalho | Lado oposto à alimentação |
| Material da conexão de trabalho | Alumínio |
| Tensão mínima ou nominal | 24 V |
| Tensão máxima ou nominal | 24 V |
| Tensão alternada | Não |
| Tensão contínua | Sim |
| Tensão da bateria | Sim |
| Material da válvula principal em contato com o fluido | Alumínio |
| Material da válvula principal em contato com o ambiente | Alumínio |
| Material da pilotagem em contato com o fluido | PA (Polyamide) |
| Material da pilotagem em contato com o ambiente | PA (Polyamide) |
| Pressão nominal mínima | 3 bar |
| Pressão nominal máxima | 10 bar |
| Temperatura mínima do fluido | -10 °C |
| Temperatura máxima do fluido | 55 °C |
| Temperatura ambiente mínima | -10 °C |
| Temperatura ambiente máxima | 55 °C |
| Material da vedação da válvula principal | NBR (Nitrile rubber) |
| Material da vedação da pilotagem | FKM (Fluor rubber) |
| Vazão QNn para gás | 1.300 l/min |
| Diâmetro do orifício de pilotagem em mm | 1,2 mm |
| Diâmetro do orifício 1 (P) da válvula principal em mm | 9 mm |
| Subgrupo de produto | Pneumatic valves |
| Tipo de retorno | Pneumatic spring + mechanical spring |
| Princípio de funcionamento da válvula principal | Slide valve |
| Tipo de pilotagem da válvula | Elétrico |
| Tempo máximo de abertura | 20 ms |
| Tempo máximo de fechamento | 40 ms |
| Regime nominal de operação ou ciclo de serviço | 100 % |
| Redução de potência integrada | Não |
| Tipo de conexão elétrica | Plug pattern form A according to DIN EN 175301-803 |
| Conector de cabo incluído no fornecimento | not included |
| Posição da conexão elétrica | Supply side |
| Grau de proteção IP máximo, com conexão adequada | IP65 |
| Tamanho da bobina | 32 mm |
| Consumo elétrico mínimo | 2,2 W |
| Consumo elétrico máximo | 2,2 W |
| LED no circuito da bobina | Não |
| Proteção contra sobretensão da bobina | Sem |
| Retificador no circuito da bobina | Não |
| Proteção de polaridade da bobina | Não |
| Diodo de recuperação de polaridade da bobina | Não |
| Diodo redundante de recuperação de polaridade da bobina | Não |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 328832.
Seleção e reposição do 328832
Para especificar ou substituir o artigo 328832, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 328832 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 328832
Ficha oficial do artigo 328832 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 6519Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 6519 | Servo-assisted 5/2, 5/3 or 3/2-way solenoid valve for pneumatics pdf (4 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Additional manual AC10 | FM Division 1 US/CA V2.0 pdf (238 kB) EN / US Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Additional manual PX01, PX02,PX03 | Use in the explosion-hazard area pdf (121 kB) EN,FR,DE / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 24/10/2026. Consulte a documentação para a série e a revisão da unidade.
