Bürkert · Bürkert Tipo 6527

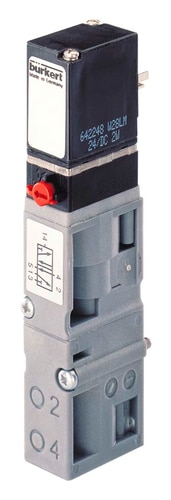

365024Válvula solenoide de 5/2 vias para sistema pneumático
O artigo Bürkert 365024 pertence ao Tipo 6527. Válvula solenoide de 5/2 vias para sistema pneumático. Configuração documentada: 2 bar · 7 bar.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- 2 bar
- Pressão nominal máxima
- 7 bar
Identificação da referência
Dados do 365024
| Part number do fabricante | 365024 |
|---|---|
| Tipo Bürkert | 6527 |
| Designação original do fabricante | 5/2-way-pneumatic valve 16 mm |
| Quantidade de conexões de fluido | 5 |
| Quantidade de posições de comutação da válvula | 2 |
| Função da válvula | H/Z - normally open - inlet port 1 connected with outlet port 2, outletport 4 connected with exhaust port 5, exhaust port 3 closed |
| Acionamento manual | Sim |
| Tipo de acionamento manual | Rotary level |
| Material do acionamento manual | PA (Polyamide) |
| Batente do acionamento manual | Sim |
| Ranhura para acionamento manual | Sim |
| Largura por estação 1 | 16,5 mm |
| Tipo da conexão de alimentação | Flange |
| Interface de flange | FM17 |
| Tipo da conexão de trabalho | Flange |
| Posição da conexão de trabalho | on pneumatic module |
| Interface de flange da conexão de trabalho | FM17 |
| Tensão mínima ou nominal | 6,1 V |
| Tensão máxima ou nominal | 6,1 V |
| Tensão alternada | Não |
| Tensão contínua | Não |
| Tensão da bateria | Sim |
| Material da válvula principal em contato com o fluido | PA (Polyamide) |
| Material da válvula principal em contato com o ambiente | PA (Polyamide) |
| Material da pilotagem em contato com o fluido | PPS (Polyphenylene sulphide) |
| Material da pilotagem em contato com o ambiente | PPS (Polyphenylene sulphide) |
| Pressão nominal mínima | 2 bar |
| Pressão nominal máxima | 7 bar |
| Temperatura mínima do fluido | -10 °C |
| Temperatura máxima do fluido | 50 °C |
| Temperatura ambiente mínima | -10 °C |
| Temperatura ambiente máxima | 55 °C |
| Material da vedação da válvula principal | FKM (Fluor rubber) |
| Material da vedação da pilotagem | FKM (Fluor rubber) |
| Vazão QNn para gás | 700 l/min |
| Diâmetro do orifício de pilotagem em mm | 0,6 mm |
| Diâmetro do orifício 1 (P) da válvula principal em mm | 6 mm |
| Tipo de aprovação | ATEX, IECEx |
| Tipo de certificação | II 2 G Ex ia IIC T4...T6 Gb, Ex ia IIC T6 |
| Coil current min. | 49 mA |
| Subgrupo de produto | Pneumatic valves |
| Tipo de retorno | Pneumatic spring + mechanical spring |
| Princípio de funcionamento da válvula principal | Globe valve |
| Tipo de pilotagem da válvula | Elétrico |
| Tempo máximo de abertura | 20 ms |
| Tempo máximo de fechamento | 12 ms |
| Regime nominal de operação ou ciclo de serviço | 100 % |
| Tipo de montagem | Metric screws |
| Mounting dimensions | M3 x 30 |
| Mounting material | Steel |
| Redução de potência integrada | Não |
| Tipo de conexão elétrica | Plug - rectangular grid 5.08 |
| Quantidade de contatos da conexão elétrica | 2 + Grounding conductor |
| Conector de cabo incluído no fornecimento | not included |
| Posição da conexão elétrica | Supply side |
| Polaridade da conexão elétrica | left pin positive pole |
| Grau de proteção IP máximo, com conexão adequada | IP20 |
| Tamanho da bobina | 16 mm |
| Resistência da bobina | 125 Ohm |
| Consumo elétrico mínimo | 0,3 W |
| Consumo elétrico máximo | 0,3 W |
| LED no circuito da bobina | Não |
| Proteção contra sobretensão da bobina | Sem |
| Retificador no circuito da bobina | Não |
| Proteção de polaridade da bobina | Não |
| Diodo de recuperação de polaridade da bobina | Não |
| Diodo redundante de recuperação de polaridade da bobina | Não |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 365024.
Seleção e reposição do 365024
Para especificar ou substituir o artigo 365024, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 365024 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
