Bürkert · Bürkert Tipo 6524

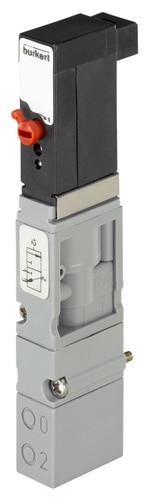

20032172Válvula solenoide de 3/2 vias ou 2x3/2 vias para sistema pneumático
O artigo Bürkert 20032172 pertence ao Tipo 6524. Válvula solenoide de 3/2 vias ou 2x3/2 vias para sistema pneumático. Configuração documentada: 2,5 bar · 10 bar.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- 2,5 bar
- Pressão nominal máxima
- 10 bar
Identificação da referência
Dados do 20032172
| Part number do fabricante | 20032172 |
|---|---|
| Tipo Bürkert | 6524 |
| Designação original do fabricante | 3/2-way-pneumatic valve 10 mm |
| Quantidade de conexões de fluido | 3 |
| Quantidade de posições de comutação da válvula | 2 |
| Função da válvula | C - normally closed - inlet port 1 (P/NC), outlet port 2 (A/OUT) conectedwith exhaust port 3 (R/NO) |
| Valve function 2 code | C |
| Fluidic port connection 2 number | 3 |
| Valve function 2 number of switching positions | 2 |
| Valve function 2 | C - normally inlet port 1 (P/NC) closed, outlet port 2 (A/OUT) conectedwith exhaust port 3 (R/NO) |
| Acionamento manual | Sim |
| Manual actuation type | Rotary level |
| Manual actuation material | PA (Polyamide) |
| Manual actuation stop | Sim |
| Manual actuation screw slot | Sim |
| Dimensão de montagem 1 | 11 mm |
| Tipo da conexão de alimentação | Flange |
| Flange ou interface | FM20 |
| Working connection type | Flange |
| Working connection position | on pneumatic module |
| Working connection flange pattern | FM20 |
| Tensão mínima ou nominal | 24 V |
| Tensão máxima ou nominal | 24 V |
| Tensão alternada | Não |
| Tensão contínua | Não |
| Tensão da bateria | Sim |
| Main valve wetted material | PA (Polyamide) |
| Material da válvula principal em contato com o ambiente | PA (Polyamide) |
| Pilot control material medium-contacting | PPS (Polyphenylene sulphide) |
| Material da pilotagem em contato com o ambiente | PPS (Polyphenylene sulphide) |
| Pressão nominal mínima | 2,5 bar |
| Pressão nominal máxima | 10 bar |
| Temperatura mínima do fluido | -10 °C |
| Temperatura máxima do fluido | 50 °C |
| Temperatura ambiente mínima | -10 °C |
| Temperatura ambiente máxima | 55 °C |
| Material da vedação da válvula principal | FKM (Fluor rubber) |
| Material da vedação da pilotagem | FKM (Fluor rubber) |
| Vazão QNn para gás | 300 l/min |
| Pilot control orifice (mm) | 0,6 mm |
| Main valve orifice 1 (P) (mm) | 4 mm |
| Tipo de aprovação | UL |
| Tipo de certificação | cURus Recognized |
| Subgrupo de produto | Pneumatic valves |
| Tipo de retorno | Pneumatic spring + mechanical spring |
| Princípio de operação da válvula principal | Globe valve |
| Tipo de pilotagem da válvula | Elétrico |
| Switch time open max. | 15 ms |
| Switch time close max. | 20 ms |
| Regime nominal de operação ou ciclo de serviço | 100 % |
| Tipo de montagem | Metric screws |
| Mounting dimensions | M2 x 28 |
| Mounting material | Steel |
| Redução de potência integrada | Não |
| Categoria da conexão elétrica | Rectangular plug 2,54 mm, 3-pin |
| Quantidade de contatos da conexão elétrica | 3 |
| Conector de cabo incluído no fornecimento | not included |
| Posição da conexão elétrica | opposite Supply side |
| Polaridade da conexão elétrica | middle pin negative pole |
| Grau de proteção IP máximo, com conector adequado | IP20 |
| Tamanho da bobina | 10 mm |
| Consumo elétrico mínimo | 0,8 W |
| Electrical power consumption 2 min. | 0,8 W |
| Electircal power consumption max. | 0,8 W |
| Electrical power consumption 2 max. | 0,8 W |
| LED no circuito da bobina | Não |
| Proteção contra sobretensão da bobina | Sem |
| Retificador no circuito da bobina | Não |
| Proteção de polaridade da bobina | Não |
| Diodo de recuperação de polaridade da bobina | Não |
| Diodo redundante de recuperação de polaridade da bobina | Não |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 20032172.
Seleção e reposição do 20032172
Para especificar ou substituir o artigo 20032172, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 20032172 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 20032172
Ficha oficial do artigo 20032172 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 6524Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 6524 | 3/2-way or 2x3/2-way solenoid valve for pneumatic applications pdf (1 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — Data Sheets Data sheet Type 6524 | 3/2-way or 2x3/2-way solenoid valve for pneumatic applications pdf (1 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — Data Sheets Data sheet Type 8640 | Modular pneumatic valve island for AirLINE and AirLINE Quick pdf (7 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 04/10/2026. Consulte a documentação para a série e a revisão da unidade.
