Bürkert · Bürkert Tipo 3281

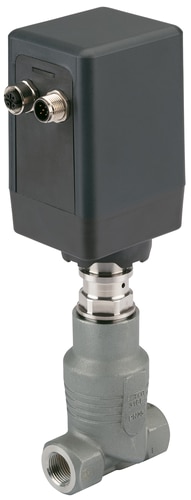

394302Válvula proporcional eletromotorizada de 2 vias
O artigo Bürkert 394302 pertence ao Tipo 3281. Válvula proporcional eletromotorizada de 2 vias. Configuração documentada: 0 bar · 7 bar · Sem · Not relevant.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- 0 bar
- Pressão nominal máxima
- 7 bar
- Tipo da conexão de processo 1
- Sem
- Padrão da conexão de processo 1
- Not relevant
Identificação da referência
Dados do 394302
| Part number do fabricante | 394302 |
|---|---|
| Tipo Bürkert | 3281 |
| Designação original do fabricante | Electromotive 2 way globe prop. valve |
| Quantidade de conexões de fluido | 2 |
| Tipo da conexão de processo 1 | Sem |
| Padrão da conexão de processo 1 | Not relevant |
| Material da conexão de processo | Aço inoxidável |
| Tensão mínima ou nominal | 24 V |
| Tensão máxima ou nominal | 24 V |
| Tolerância positiva da tensão | 10 % |
| Tolerância negativa da tensão | 10 % |
| Tensão alternada | Não |
| Tensão contínua | Sim |
| Pressão nominal mínima | 0 bar |
| Pressão nominal máxima | 7 bar |
| Temperatura mínima do fluido | -20 °C |
| Temperatura máxima do fluido | 130 °C |
| Temperatura ambiente mínima | -10 °C |
| Temperatura ambiente máxima | 60 °C |
| Material da vedação da sede | PTFE (Polytetrafluorethylene) |
| Nominal seat diameter | 10 mm (3/8") |
| Material do atuador | PC (Polycarbonate) |
| Material complementar do atuador | PPS (Polyphenylene sulphide) |
| Input 2 type analog current | 4-20 mA |
| Entradas e saídas | 1 fieldbus + 1 process actual value input |
| Função | Control valve |
| Função elétrica | process controlled |
| Subgrupo de produto | Compact valves |
| Princípio de operação da válvula principal | Globe valve |
| Tipo da conexão elétrica 1 | Plug - M12 |
| Quantidade de contatos da conexão elétrica 1 | 5 |
| Electrical connection 1 gender | male |
| Interface de comunicação 1: conexão física | M12 5-pin |
| Communications protocol to hardware 1 büS | Sim |
| Grau de proteção IP máximo, com conector adequado | IP54 |
| Consumo elétrico mínimo | 1 W |
| Electircal power consumption max. | 12 W |
| Classe térmica de isolação do atuador | A |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 394302.
Seleção e reposição do 394302
Para especificar ou substituir o artigo 394302, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 394302 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 394302
Ficha oficial do artigo 394302 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 3281Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 3281 | 2-way motor valve pdf (2 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Replacement Instructions | Process valves | Swivel plate set and control cone set pdf (1 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Replacement Instructions | Process valves | Valve seat pdf (1 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 04/10/2026. Consulte a documentação para a série e a revisão da unidade.
