Bürkert · Bürkert Tipo 2012

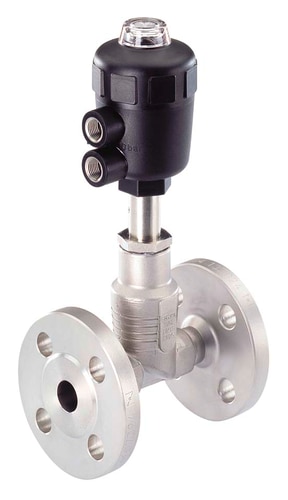

343963Válvula de cabeça reta de 2/2 vias com acionamento pneumático CLASSIC
O artigo Bürkert 343963 pertence ao Tipo 2012. Válvula de cabeça reta de 2/2 vias com acionamento pneumático CLASSIC. Configuração documentada: 0 bar · 12 bar · Flange · 65 mm.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- 0 bar
- Pressão nominal máxima
- 12 bar
- Tipo da conexão de processo 1
- Flange
- Diâmetro da sede
- 65 mm
Identificação da referência
Dados do 343963
| Part number do fabricante | 343963 |
|---|---|
| Tipo Bürkert | 2012 |
| Designação original do fabricante | 2/2-way globe valve, pneum. operated |
| Quantidade de conexões de fluido | 2 |
| Quantidade de posições de comutação da válvula | 2 |
| Função de controle | A - normally closed (NC) |
| Acionamento manual | Não |
| Acionamento manual adicional incluído | Não |
| Aptidão para CIP | Sim |
| Aptidão para SIP | Sim |
| Tipo da conexão de processo 1 | Flange |
| Conexão de processo 1: DN | DN 65 |
| Conexão de processo 1: flange | DIN EN 1092-1 |
| Conexão de processo 1: classe de pressão do flange | PN 16 |
| Categoria do material do corpo da válvula | Metals |
| Material do corpo da válvula | Aço inoxidável |
| Tratamento da superfície interna do corpo | unmachined |
| Tratamento da superfície externa do corpo | unmachined |
| Pressão nominal mínima | 0 bar |
| Pressão nominal máxima | 12 bar |
| Pressão mínima de pilotagem | 5,7 bar |
| Pressão máxima de pilotagem | 7 bar |
| Pressão nominal segundo DIN EN 1333 | PN 16 |
| Pressão nominal segundo DIN EN 1759 | Class 150 |
| Vácuo de pilotagem | Não |
| Temperatura mínima do fluido | -10 °C |
| Temperatura máxima do fluido | 185 °C |
| Temperatura ambiente mínima | -10 °C |
| Temperatura ambiente máxima | 60 °C |
| Categoria do material da vedação da sede | Plastics |
| Material da vedação da sede | PTFE (Polytetrafluorethylene) |
| Material do corpo do niple de vedação | Graphite |
| Vedação incluída na embalagem | Não |
| Coeficiente Kv para água | 73 m3/h |
| Diâmetro da sede | 65 mm |
| Diâmetro nominal | 65 mm |
| Diâmetro nominal (IN) | 2 1/2 inch |
| Certificado de ensaio 3.1 do fabricante incluído | Não |
| Monitoramento de posição por pistão magnético | Não |
| Tamanho do atuador | 125 mm |
| Categoria do material do atuador | Plastics |
| Material do atuador | PA (Polyamide) |
| Interface com o atuador | metric |
| O-ring entre tampa e bucha | Não |
| Resistência química ampliada do atuador | Não |
| Cone de controle | Não |
| Tipo da conexão de ar de pilotagem | Internal thread |
| Tipo de rosca da conexão de pilotagem | G |
| Diâmetro da conexão de pilotagem em polegadas | 1/4 inch |
| Conexão de pilotagem 1 pré-montada | Plug |
| Conexão de pilotagem 2 pré-montada | Plug |
| Posição da conexão de ar de pilotagem | in line direction |
| Material da conexão de ar de pilotagem | Aço inoxidável |
| Diâmetro do orifício de ar de pilotagem | 3 mm |
| Variante do atuador | Classic |
| Subgrupo de produto | On/off valves |
| Sentido do fluxo | Below seat |
| Princípio de funcionamento da válvula principal | Globe valve |
| Tipo de pilotagem da válvula | Pneumático |
| Configuração construtiva da válvula | Válvula completa |
| Execução para vácuo | Não |
| Execução para oxigênio | Não |
| Processo de fabricação do corpo bruto | cast |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 343963.
Seleção e reposição do 343963
Para especificar ou substituir o artigo 343963, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 343963 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 343963
Ficha oficial do artigo 343963 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 2012Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 2012 | Pneumatically operated 2/2-way globe valve CLASSIC pdf (3 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — Data Sheets Data sheet Type 2XXX | Accessory for pneumatic actuators CLASSIC, INOX and ELEMENT pdf (1 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Assembly Instructions Stroke limitation, Hand wheel, Electrical position feedback pdf (2 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 24/10/2026. Consulte a documentação para a série e a revisão da unidade.
