Bürkert · Bürkert Tipo 2974

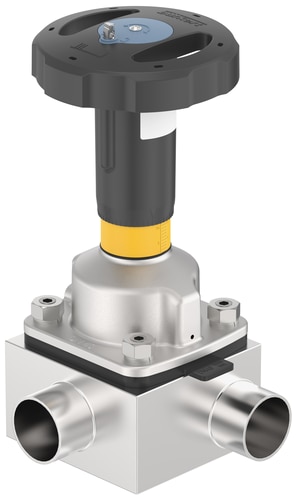

20107171Válvula diafragma em T com acionamento manual (FullFunction)
O artigo Bürkert 20107171 pertence ao Tipo 2974. Válvula diafragma em T com acionamento manual (FullFunction). Configuração documentada: 0 bar · 10 bar · Welded · ASME BPE / DIN 11866 Series C / BS4825.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- 0 bar
- Pressão nominal máxima
- 10 bar
- Tipo da conexão de processo 1
- Welded
- Padrão da conexão de processo 1
- ASME BPE / DIN 11866 Series C / BS4825
Identificação da referência
Dados do 20107171
| Part number do fabricante | 20107171 |
|---|---|
| Tipo Bürkert | 2974 |
| Designação original do fabricante | Diaphragm T-valve man. op. FullFct |
| Posição da sinalização de fim de curso | Sem |
| Quantidade de conexões de fluido | 3 |
| Quantidade de posições de comutação da válvula | 2 |
| Manual actuation stop | Não |
| Aptidão para CIP | Sim |
| Aptidão para SIP | Sim |
| Port connection 1 DN | DN 40 (NPS 1 1/2) - 38,1x1,65 |
| Tipo da conexão de processo 1 | Welded |
| Padrão da conexão de processo 1 | ASME BPE / DIN 11866 Series C / BS4825 |
| Conexão de processo 1: dimensões | 38,1x1,65 |
| Port connection 2 DN | 1/2" - 12,7x1,65 |
| Tipo da conexão de processo 2 | Welded |
| Padrão da conexão de processo 2 | ASME BPE / DIN 11866 Series C |
| Conexão de processo 2: dimensões | 12,7x1,65 |
| Material do corpo da válvula | Stainless steel block material 1.4435 according to DIN EN 10088 and316L according to ASTM A479/A479M |
| Bonnet material | Aço inoxidável |
| Superfície interna do corpo | Mechanically polished Ra <= 0.5 micrometer / Ra <= 20 microinch (ASME BPE S1) |
| Superfície externa do corpo da válvula | Without processing |
| Pressão nominal mínima | 0 bar |
| Pressão nominal máxima | 10 bar |
| Pressão nominal segundo DIN EN 1333 | PN 16 |
| Nominal Pressure (DIN EN 1759) | Class 150 |
| Temperatura mínima do fluido | -10 °C |
| Temperatura máxima do fluido | 130 °C |
| Temperatura ambiente mínima | -10 °C |
| Temperatura ambiente máxima | 130 °C |
| Material do diafragma | PTFE com membrana de apoio em EPDM |
| Tipo de aprovação | Material-approval-pharma-USP Class VI, Material-approval-foods, Material-approval-foods seal materials |
| Tipo de certificação | Pharma USP Class VI-compliant, Food (EC) 1935/2004 compliant according Manufacturer Declaration, Food - FDA-compliant |
| Manufacturer´s test certificate 3.1 included | Sim |
| Factory certification 2.1 Membrane | Sim |
| Manual activation material | PPS (Polyphenylene sulphide) |
| Indicador de posição | optical with scale |
| Diâmetro do volante | 45 mm |
| Limitação de curso | min./max. stroke limitation |
| Interface com o atuador | interface LB/diaphragm/body DN 15 |
| Acoplamento do diafragma | Baioneta |
| Função | On/off valve |
| Subgrupo de produto | On/off valves |
| Princípio de operação da válvula principal | Diaphragm valve |
| Tamanho do diafragma (DS) | 15 |
| Identificação do produto | Data matrix code |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 20107171.
Seleção e reposição do 20107171
Para especificar ou substituir o artigo 20107171, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 20107171 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 20107171
Ficha oficial do artigo 20107171 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 2974Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 2974 | T-diaphragm valve with manually operated actuator pdf (981 kB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Supplement | Storage of elastomer parts pdf (46 kB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 04/10/2026. Consulte a documentação para a série e a revisão da unidade.
