Bürkert · Bürkert Tipo 3234

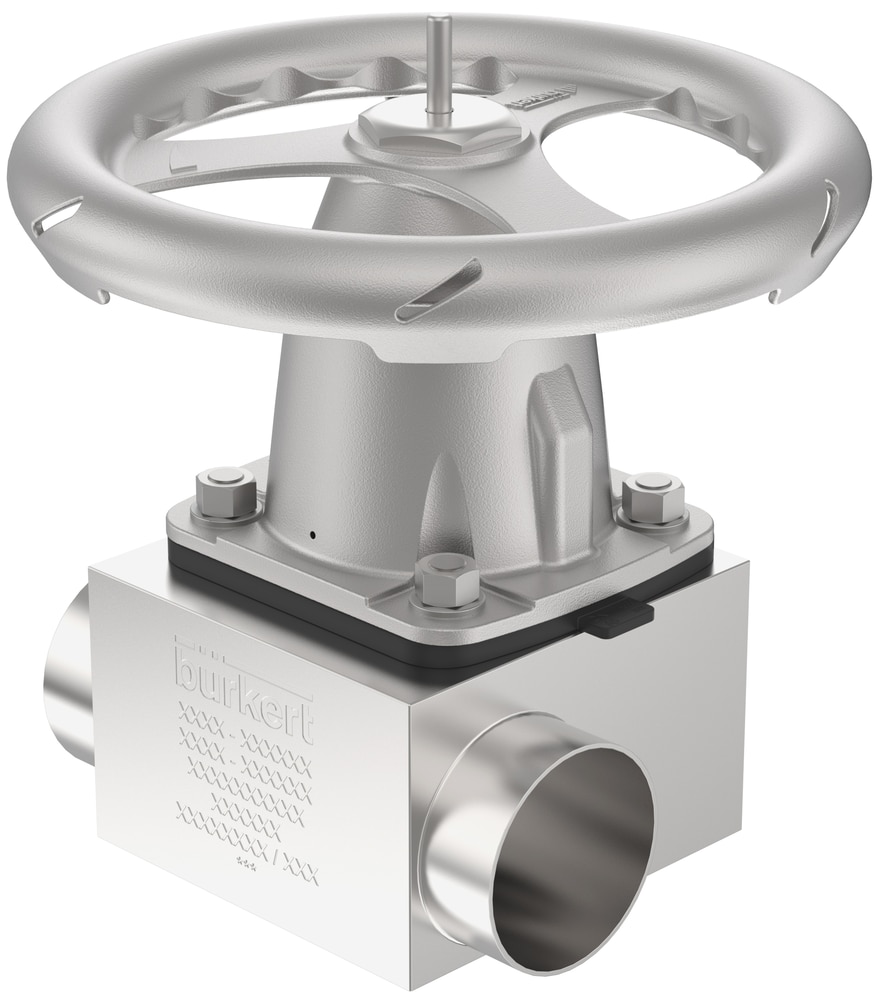

20111027Válvula diafragma em T acionada manualmente
O artigo Bürkert 20111027 pertence ao Tipo 3234. Válvula diafragma em T acionada manualmente. Configuração documentada: 0 bar · 10 bar · Weld end · Aço inoxidável.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- 0 bar
- Pressão nominal máxima
- 10 bar
- Tipo da conexão de processo 1
- Weld end
- Material do corpo da válvula
- Aço inoxidável
Identificação da referência
Dados do 20111027
| Part number do fabricante | 20111027 |
|---|---|
| Tipo Bürkert | 3234 |
| Designação original do fabricante | Diaphragm T-valve with manual actuator |
| Quantidade de conexões de fluido | 3 |
| Acionamento manual | Sim |
| Manual actuation type | Rotary actuation |
| Manual actuation stop | Não |
| Aptidão para CIP | Sim |
| Aptidão para SIP | Sim |
| Tipo da conexão de processo 1 | Weld end |
| Conexão de processo 1: diâmetro externo em polegadas | 3 inch |
| Conexão de processo 1: diâmetro interno em mm | 72,9 mm |
| Conexão de processo 1: DN | DN 80 |
| Conexão de processo 1: espessura de parede em mm | 1,65 mm |
| Conexão de processo 1: espessura de parede em polegadas | 0,065 Inch2 |
| Conexão de processo 1: diâmetro externo em mm | 76,2 mm |
| Conexão de processo 1: norma de tubulação 1 | ASME BPE |
| Conexão de processo 1: norma de tubulação 2 | DIN 11866 Series C |
| Conexão de processo 1: DN em polegadas | 3 Inch2 |
| Tipo da conexão de processo 2 | Clamp |
| Conexão de processo 2: DN | DN 80 |
| Conexão de processo 2: diâmetro interno em mm | 72,9 mm |
| Conexão de processo 2: espessura de parede em mm | 1,65 mm |
| Conexão de processo 2: espessura de parede em polegadas | 0,065 Inch2 |
| Conexão de processo 2: diâmetro externo em mm | 76,2 mm |
| Conexão de processo 2: diâmetro externo em polegadas | 3 inch |
| Conexão de processo 2: norma de tubulação 1 | ASME BPE |
| Conexão de processo 2: abraçadeira clamp | ASME BPE |
| Conexão de processo 2: diâmetro externo do clamp em mm | 91 mm |
| Conexão de processo 2: diâmetro externo do clamp em polegadas | 3,579 Inch2 |
| Conexão de processo 2: DN em polegadas | 3 Inch2 |
| Categoria do material do corpo da válvula | Metals |
| Material do corpo da válvula | Aço inoxidável |
| Tratamento da superfície interna do corpo | electropolished |
| Tratamento da superfície externa do corpo | Electropolished |
| Surface finish internal | RA 0,6 µm |
| Bonnet material | Aço inoxidável |
| Pressão nominal mínima | 0 bar |
| Pressão nominal máxima | 10 bar |
| Pressão nominal segundo DIN EN 1333 | PN 16 |
| Nominal Pressure (DIN EN 1759) | Class 150 |
| Temperatura mínima do fluido | -10 °C |
| Temperatura máxima do fluido | 143 °C |
| Temperatura ambiente mínima | -10 °C |
| Temperatura ambiente máxima | 140 °C |
| Material do diafragma | EPDM high-temperature |
| Body nominal size | 80 mm |
| Body nominal size (IN) | 3 inch |
| Manufacturer´s test certificate 3.1 included | Sim |
| Factory certification 2.1 Membrane | Sim |
| Manual activation material | Aço inoxidável |
| Acoplamento do diafragma | Button/thread |
| Subgrupo de produto | On/off valves |
| Princípio de operação da válvula principal | Diaphragm valve |
| Tipo de pilotagem da válvula | Manual |
| Configuração construtiva da válvula | Válvula completa |
| Processo de fabricação do corpo bruto | Solid material |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 20111027.
Seleção e reposição do 20111027
Para especificar ou substituir o artigo 20111027, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 20111027 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 20111027
Ficha oficial do artigo 20111027 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 3234Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 3234 | Manually operated T-diaphragm valve pdf (710 kB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Additional information | PX33 for the use in the potentially explosive area Category 2 pdf (213 kB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Informations supplémentaires | PX33 pour les zones présentant des risques d'explosion cat2 pdf (213 kB) FR / FR Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 04/10/2026. Consulte a documentação para a série e a revisão da unidade.
