Bürkert · Bürkert Tipo 3235

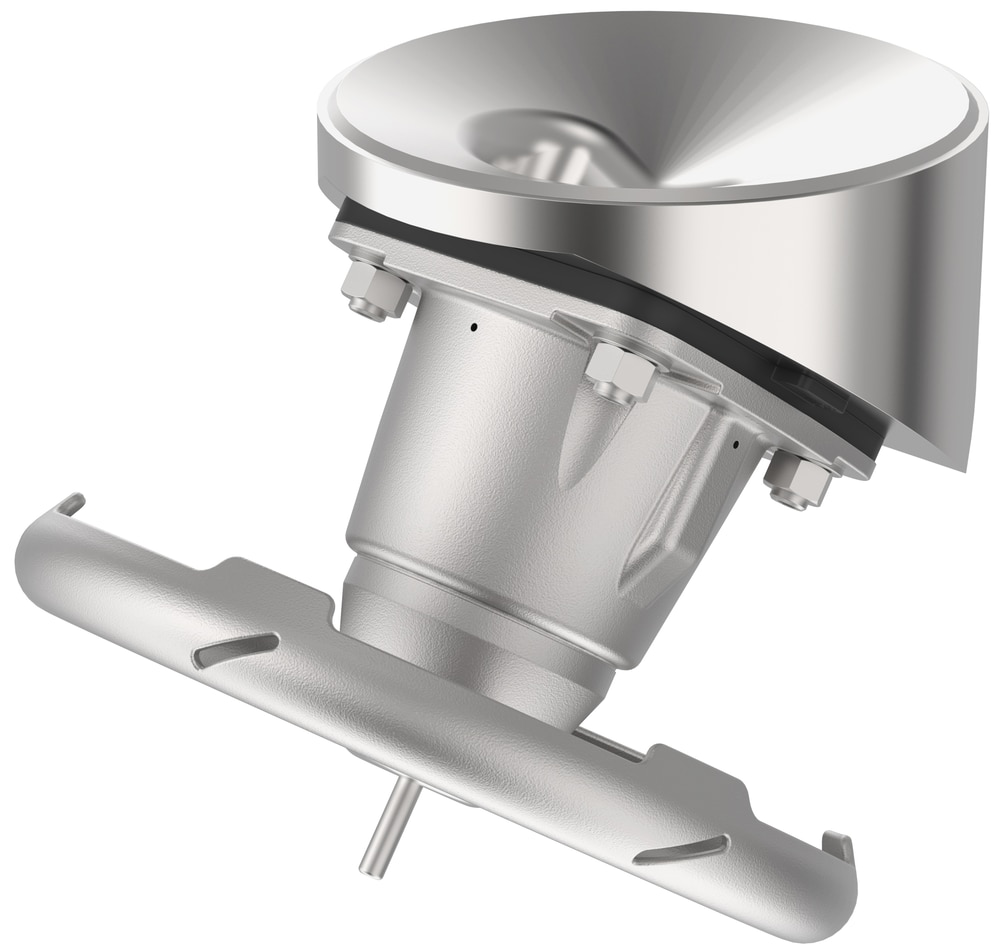

346645Válvula de saída inferior acionada manualmente
O artigo Bürkert 346645 pertence ao Tipo 3235. Válvula de saída inferior acionada manualmente. Configuração documentada: 0 bar · 10 bar · Flange · Aço inoxidável.
Disponibilidade e prazo são confirmados na cotação.
- Pressão nominal mínima
- 0 bar
- Pressão nominal máxima
- 10 bar
- Tipo da conexão de processo 1
- Flange
- Material do corpo da válvula
- Aço inoxidável
Identificação da referência
Dados do 346645
| Part number do fabricante | 346645 |
|---|---|
| Tipo Bürkert | 3235 |
| Designação original do fabricante | Diaphragm tank bottom valve manual over. |
| Quantidade de conexões de fluido | 2 |
| Acionamento manual | Sim |
| Tipo de acionamento manual | Rotary actuation |
| Batente do acionamento manual | Não |
| Aptidão para CIP | Sim |
| Aptidão para SIP | Sim |
| Tipo da conexão de processo 1 | Flange |
| Conexão de processo 1: DN | DN 200 |
| Conexão de processo 1: diâmetro externo em mm | 200 mm |
| Conexão de processo 1: flange | Bürkert-tank bottom flange |
| Tipo da conexão de processo 2 | Clamp |
| Conexão de processo 2: DN | DN 65 |
| Conexão de processo 2: diâmetro interno em mm | 60,2 mm |
| Conexão de processo 2: espessura de parede em mm | 1,65 mm |
| Conexão de processo 2: espessura de parede em polegadas | 0,065 Inch2 |
| Conexão de processo 2: diâmetro externo em mm | 63,5 mm |
| Conexão de processo 2: diâmetro externo em polegadas | 2 1/2 inch |
| Conexão de processo 2: norma de tubulação 1 | ASME BPE |
| Conexão de processo 2: abraçadeira clamp | ASME BPE |
| Conexão de processo 2: diâmetro externo do clamp em mm | 77,5 mm |
| Conexão de processo 2: diâmetro externo do clamp em polegadas | 3,047 Inch2 |
| Conexão de processo 2: DN em polegadas | 2,5 Inch2 |
| Categoria do material do corpo da válvula | Metals |
| Material do corpo da válvula | Aço inoxidável |
| Tratamento da superfície interna do corpo | mechanically polished |
| Tratamento da superfície externa do corpo | mechanically treated |
| Rugosidade da superfície interna | RA 0,5 µm |
| Material da tampa do diafragma | Aço inoxidável |
| Pressão nominal mínima | 0 bar |
| Pressão nominal máxima | 10 bar |
| Pressão nominal segundo DIN EN 1333 | PN 16 |
| Pressão nominal segundo DIN EN 1759 | Class 150 |
| Temperatura mínima do fluido | -5 °C |
| Temperatura máxima do fluido | 143 °C |
| Temperatura ambiente mínima | -10 °C |
| Temperatura ambiente máxima | 140 °C |
| Material do diafragma | PTFE avançado com membrana de apoio em EPDM |
| Coeficiente Kv para água | 100 m3/h |
| Diâmetro nominal | 65 mm |
| Diâmetro nominal (IN) | 2 1/2 inch |
| Certificado de ensaio 3.1 do fabricante incluído | Sim |
| Certificação de fábrica 2.1 do diafragma | Sim |
| Material do acionamento manual | Aço inoxidável |
| Acoplamento do diafragma | Baioneta |
| Subgrupo de produto | On/off valves |
| Princípio de funcionamento da válvula principal | Diaphragm valve |
| Tipo de pilotagem da válvula | Manual |
| Configuração construtiva da válvula | Válvula completa |
| Processo de fabricação do corpo bruto | Solid material |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 346645.
Seleção e reposição do 346645
Para especificar ou substituir o artigo 346645, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 346645 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 346645
Ficha oficial do artigo 346645 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 3235Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 3235 | Manually operated tank bottom diaphragm valve pdf (735 kB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Additional information | PX33 for the use in the potentially explosive area Category 2 pdf (213 kB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Informations supplémentaires | PX33 pour les zones présentant des risques d'explosion cat2 pdf (213 kB) FR / FR Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 24/10/2026. Consulte a documentação para a série e a revisão da unidade.
Outros códigos desta família
As referências abaixo possuem configurações próprias. A proximidade do código não confirma equivalência.
