Wenglor · Módulos de avaliação
AW02Módulos de avaliação

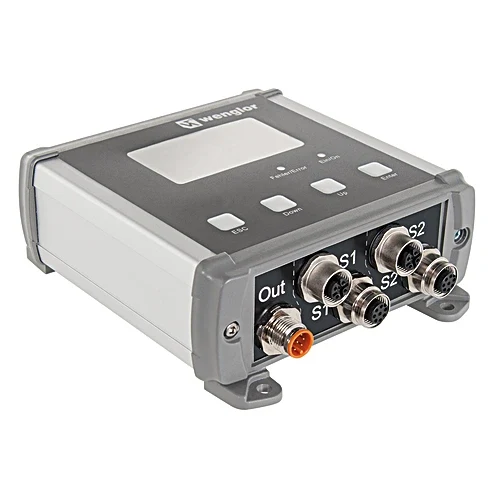

AW02 Wenglor — módulos de avaliação. Tensão de alimentação: 18 ... 30 V DC · Resolução: < 5 mV
Referência ou série descontinuada pelo fabricante. Consulte a documentação e as possibilidades de reposição.
- Tensão de alimentação
- 18 ... 30 V DC
- Resolução
- < 5 mV
- Interface
- RS-232
Identificação da referência
Dados do AW02
| Código de referência | AW02 |
|---|---|
| Tensão de alimentação | 18 ... 30 V DC |
| Resolução | < 5 mV |
| Interface | RS-232 |
| Conexão | M12 × 1; 8-pin |
| Grau de proteção | IP65 |
| Faixa de temperatura | -10 ... 50 °C |
| Material da carcaça | Aluminum, anodised Plastic, ABS |
| Peso | 535 g |
| Consumo de corrente (Ub = 24 V) | 100 mA |
| Taxa de medição | 5.000 /s |
| Número de saídas de comutação | 2 |
| PNP Switching Output / Switching Current | 400 mA |
| PNP Error Output / Switching Current | 400 mA |
| Proteção contra curto-circuito | Sim |
| Proteção contra inversão de polaridade | Sim |
| Taxa de transmissão | 38,4 kBd |
| Number of Analog Inputs | 2 |
| Analog Input | 0 ... 10 V |
| Classe de proteção | III |
| Unidade de embalagem | 1 Piece |
| Itens previstos pelo fabricante | 1 × analog evaluation unit 1 × BEF-SET-19 mounting set |
| Saída de erro | Sim |
| PNP NO /NC switchable | Sim |
| Saída analógica | Sim |
Parâmetros selecionados da página oficial deste código. Os valores de medição foram adaptados à notação brasileira, mantendo as unidades; designações de interfaces e códigos permanecem como na fonte. Consulte o documento completo para limites, condições e diagramas.
A página oficial informa que este produto foi descontinuado. Confirme com a equipe as possibilidades de reposição; o registro documental não comprova estoque ou disponibilidade atual.
Seleção e reposição do AW02
Para selecionar ou substituir AW02, confira os pontos abaixo:
- Confira o sensor compatível, alimentação, sinais e interface de saída.
- Compare alimentação, sinal, dimensões e acessórios na documentação do código completo.
- Confira revisão e condições de instalação. Modelos de aparência semelhante não são necessariamente intercambiáveis.
Informe o código completo AW02 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, e do equipamento no qual será utilizado.
Documentação do AW02
Wenglor — ficha oficial de AW02Dados específicos da referência.Conferência documental em 28 de outubro de 2026. Os dados confirmados e as limitações de identificação estão indicados nesta ficha. Confirme a revisão, a compatibilidade com a aplicação e as condições de fornecimento.
