Visão geral

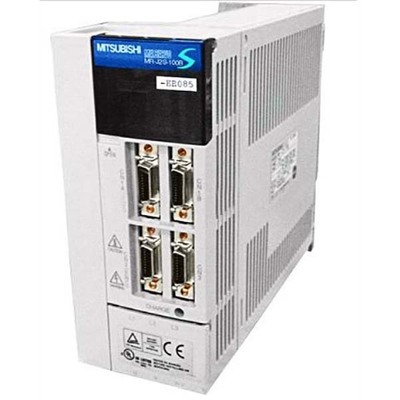

O servoacionamento AC MELSERVO J2S da Mitsubishi Electric é um amplificador de movimento com 7000W de potência nominal. Projetado para operar em classes de tensão de 200-230Vca com entrada trifásica (3P), este equipamento oferece funcionalidade avançada para controle de servo motores.
Integra um freio dinâmico e um programa de função operacional, facilitando a implementação de movimentos complexos e garantindo segurança em diversas aplicações industriais. A capacidade de comunicação via RS-422 e RS-485 permite a integração eficiente com sistemas de automação.
Principais recursos
- Amplificador de movimento AC com programa de função operacional integrado
- Freio dinâmico integrado
- Controle por senóide PWM e controle de corrente
- Ventilação forçada
- Comunicação RS-422 e RS-485
- Proteção abrangente contra falhas
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servoacionamento AC |
| Série / nome da família do produto | MELSERVO J2S series |
| Nome da subgama | MR-J2 series |
| Funções | Servoacionamento / amplificador de movimento AC com programa de função operacional integrado, método de controle de corrente / PWM senoidal |
| Design | Freio dinâmico integrado, programa de função operacional integrado, ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Potência ativa nominal (kW) | 7000W / 7kW |
| Funções de proteção | Desligamento por sobrecorrente, sobretensão de regeneração, sobrecarga (térmico eletrônico), superaquecimento do servomotor, falha do encoder, falha de regeneração, subtensão/desligamento súbito, excesso de velocidade, erro excessivo |
| Protocolo de comunicação | RS-422 RS-485 |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN), 1 x entrada digital (24Vcc; sink/source) (DOG), 1 x entrada digital (24Vcc; sink/source) (SON), 1 x entrada digital (24Vcc; sink/source) (MD0), 1 x entrada digital (24Vcc; sink/source) (ST1), 1 x entrada digital (24Vcc; sink/source) (ST2), 1 x entrada digital (24Vcc; sink/source) (DI0), 1 x entrada digital (24Vcc; sink/source) (DI1), 1 x entrada digital (24Vcc; sink/source) (RST) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (ZP), 1 x saída digital (tipo contato relé) (OUT1), 1 x saída digital (tipo contato relé) (PED), 1 x saída digital (tipo contato relé) (RD) |
| Entradas analógicas | 1 x entrada analógica (0-10Vcc) (TLA), 1 x entrada analógica (-10…+10Vcc) (VC) |
| Dimensões | A350mm x L180mm x P200mm |
| Altura líquida (mm) | 350 mm |
| Largura líquida (mm) | 180 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Compatibilidade técnica com | Série HC-SFS, Série HC-LFS |
| Código de pedido / SKU do fabricante | MR-J2S-700CL |
| Status do produto do fabricante | Descontinuado |
Documentos
O servoacionamento MR-J2S-700CL é tecnicamente compatível com as séries HC-SFS e HC-LFS. Este modelo foi descontinuado pelo fabricante.
