Visão geral

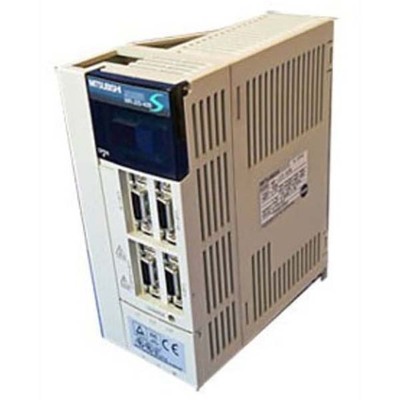

Servoacionamento AC da série MELSERVO J2S da Mitsubishi Electric, com potência nominal de saída de 11kW. Projetado para operar com tensão de alimentação de 380VCA a 480VCA (classe 400V), aceitando múltiplas tensões como 400VCA, 415VCA e 440VCA em entrada trifásica (3P).
Este equipamento oferece capacidade de comunicação via SSCNET III/H, permitindo integração avançada em sistemas de controle. É classificado para operação em temperatura ambiente de 0 a 55°C, garantindo confiabilidade em diversas condições industriais.
Principais recursos
- Controle de onda senoidal PWM e controle de corrente
- Refrigeração por ventilação forçada
- Comunicação SSCNET III/H
- Proteções abrangentes contra sobrecorrente, sobrecarga, sobretensão, superaquecimento, falha do encoder e falha de regeneração
- Proteção contra subtensão/falha súbita de energia e proteção contra excesso de velocidade
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servoacionamento AC |
| Série/família de produtos | Série MELSERVO J2S |
| Nome da sub-gama | Série MR-J2 |
| Funções | Servoacionamento/amplificador AC, método de controle PWM senoidal/controle de corrente |
| Projeto | Ventilação forçada, SSCNET III/H |
| Tensão de alimentação (AC) | 380VCA-480VCA (classe 400V; 400VCA / 415VCA / 440VCA) |
| Tipo de rede | Entrada trifásica (3P) |
| Potência ativa nominal (kW) | 11kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão de regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servo motor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/falha súbita de energia, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24VCC; sink/source) (EM1) |
| Saídas digitais | 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (DB) |
| Saídas analógicas | 1 x saída analógica (-10…+10VCC) (MO1), 1 x saída analógica (-10…+10VCC) (MO2) |
| Dimensões | A400mm x L260mm x P260mm |
| Altura líquida (mm) | 400 mm |
| Largura líquida (mm) | 260 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de energia | (Consumo auxiliar do acionamento) 50 W |
| Compatibilidade técnica com | Série HA-LFS |
| Código de pedido / SKU do fabricante | MR-J2S-11KB4 |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto é da marca Mitsubishi Electric e pertence à série MELSERVO J2S. Está tecnicamente compatível com a série HA-LFS.
