Visão geral

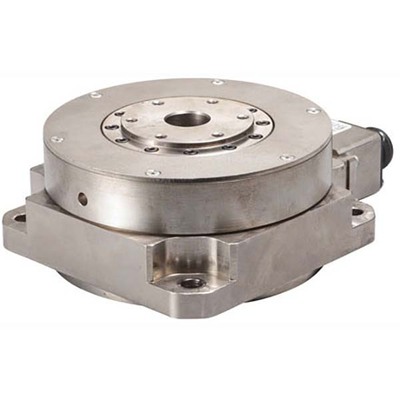

Este é um servomotor rotativo de acionamento direto (DD) de alta rigidez, fabricado pela Mitsubishi Electric, pertencente à série MELSERVO J4. O modelo TM-RFM120J10 possui eixo vazado com flange, termistor integrado e feedback absoluto de 20 bits, garantindo alta precisão em suas operações.
Com uma potência nominal de 1,257kW e torque nominal de 120Nm, este servomotor é projetado para aplicações que exigem desempenho robusto e confiabilidade. Sua construção de alta rigidez e resfriamento natural contribuem para a durabilidade e eficiência em ambientes industriais.
O grau de proteção IP42 e a faixa de temperatura ambiente de 0 a 40°C o tornam adequado para diversas condições de operação. O feedback de 20 bits, equivalente a 1.048.576 pulsos por revolução, assegura um posicionamento extremamente preciso.
Principais recursos
- Servomotor rotativo de acionamento direto (DD) de alta rigidez.
- Eixo vazado com flange e resfriamento natural.
- Termistor integrado.
- Feedback absoluto de 20 bits (equivalente a 1.048.576 ppr).
- Tensão de alimentação: 200-230V AC (não especificado diretamente no JSON, mas inferido pela série e faixa de amplificadores compatíveis).
- Proteção contra sobrecarga e superaquecimento.
- Compatibilidade com amplificadores da série MR-J4.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série/família do produto | Série MELSERVO J4 |
| Nome do sub-range | Série TM-RF |
| Funções | Servomotor rotativo de acionamento direto (DD) de alta rigidez |
| Design | Eixo vazado com flange, termistor integrado, codificador de feedback absoluto (20 bits), alta rigidez, resfriamento natural |
| Corrente nominal | 11A |
| Potência ativa nominal (kW) | 1257W / 1,257kW |
| Velocidade de rotação | 100rpm / 200rpm (máxima) |
| Torque nominal | 120Nm |
| Torque máximo | 360Nm |
| Momento de inércia | 0,3519kg.m² (3519kg.cm²) |
| Modo de montagem | Montagem com flange de 330x330mm |
| Resolução | Feedback de 20 bits (equivalente a 1.048.576 ppr) |
| Grau de proteção | IP42 |
| Dimensões | A419mm x L330mm x P167,5mm |
| Altura líquida (mm) | 419 mm |
| Largura líquida (mm) | 330 mm |
| Profundidade líquida (mm) | 167,5 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Carga axial máxima | 16000 N |
| Corrente máxima | 33 A |
| Código de pedido / SKU do fabricante | TM-RFM120J10 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TMRFM120J10 |
| Conforme com padrões | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-3, EN60034-1, EN62061 SILCL3, EN50581, UL1004-1, UL1004-6, CSA, KC, EAC |
| Acessórios recomendados | Para uso em um único eixo padrão: amplificadores MR-J4-350GF, MR-J4-350GF-RJ, MR-J4-350B, MR-J4-350B-RJ, MR-J4-350A, MR-J4-350A-RJ. Use cabos de amplificador motor conforme especificado. |
Documentos
- Mitsubishi Electric – MELSERVO J4 series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO J4-TM series – User manual.pdf
Este produto é compatível com os amplificadores listados nos acessórios recomendados. Verifique a documentação para compatibilidade específica de cabos.
