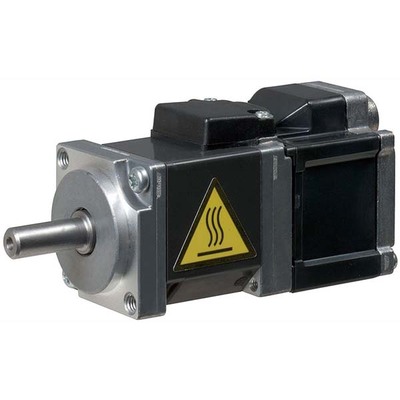

Servo Motor Mitsubishi MELSERVO J4 HG-AK0336D 30W Servo Motor Mitsubishi Electric MELSERVO J4 HG-AK0336D com potência de 30W, 3000RPM e tensão de 24-48Vcc. SKU: HG-AK0336D.
Visão geral
Este é um servomotor CC sem escovas da Mitsubishi Electric, pertencente à série MELSERVO J4. O modelo HG-AK0336D é projetado para aplicações que requerem alta precisão e confiabilidade, apresentando um design compacto e com resfriamento natural.
Equipado com um eixo tipo D (com rasgo para chaveta) e um encoder absoluto integrado de 18 bits, este servomotor oferece feedback de alta resolução (equivalente a 260000 pulsos por revolução), garantindo um posicionamento exato. Sua configuração de ultra-pequena potência o torna ideal para integradores de sistemas que buscam otimizar o espaço em suas máquinas.
O servomotor conta com uma corrente nominal de 2.2A e suporta uma faixa de tensão de alimentação de 24Vcc a 48Vcc. Seu torque nominal é de 0.095Nm, com uma velocidade rotacional nominal de 3000rpm, podendo atingir até 6000rpm em 48Vcc. A classificação de proteção IP55 assegura resistência contra poeira e jatos d’água.
Principais recursos
- Servomotor CC sem escovas
- Eixo tipo D (com rasgo para chaveta)
- Encoder absoluto integrado de 18 bits
- Modelo de ultra-pequena potência
- Resfriamento natural
- Conexão por leads livres
- Montagem com flange de 25x25mm
- Proteção IP55
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CC |
| Série / nome da família do produto | Série MELSERVO J4 |
| Nome da sub-gama | Série HG-AK |
| Funções | Servomotor CC sem escovas |
| Design | Eixo tipo D (com rasgo para chaveta), encoder absoluto integrado (18 bits), modelo de ultra-pequena potência, classificação de potência ultra-pequena, resfriamento natural. |
| Tensão de alimentação (CC) | 24Vcc-48Vcc |
| Corrente nominal | 2.2A |
| Potência ativa nominal (kW) | 30W / 0.03kW |
| Velocidade de rotação | 3000rpm 6000rpm (máxima; 48Vcc) |
| Torque | 0.095Nm nominal |
| Torque máximo | 0.286Nm |
| Momento de inércia | 0.00000061kg.m² (0.0061kg.cm²) |
| Tipo de conexão | Conexão por leads livres |
| Modo de montagem | Montagem com flange de 25x25mm |
| Resolução | Encoder de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP55 |
| Dimensões | A30mm x L25mm x P84mm |
| Altura líquida (mm) | 30 mm |
| Largura líquida (mm) | 25 mm |
| Profundidade líquida (mm) | 84 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Carga radial máxima | 49 N |
| Carga axial máxima | 14 N |
| Corrente máxima | 6.6 A |
| Código de pedido / SKU do fabricante | HG-AK0336D |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HGAK0336D |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-3, EN60034-1, EN62061 SILCL3, EN50581, UL1004-1, UL1004-6, CSA, KC, EAC |
| Acessórios recomendados | Para uso em 1 eixo padrão, amplificadores – MR-J4-03A6 – MR-J4-03A6-RJ. Use cabos amplificador motor conforme indicado. |
Documentos
O acessório recomendado para este motor em aplicações de eixo único é o amplificador MR-J4-03A6 ou MR-J4-03A6-RJ. Utilize os cabos apropriados para a conexão amplificador/motor.
Entre em contato para mais informações.
