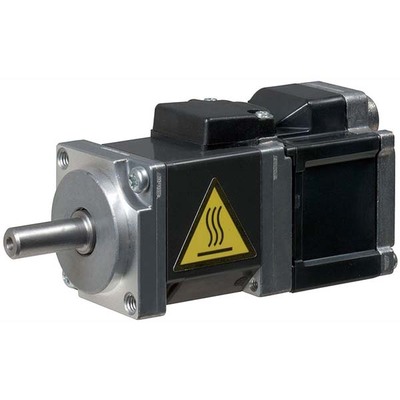

Principais recursos
- Servo motor DC brushless
- Eixo reto com conexão vertical para encoder
- Encoder absoluto integrado de 18 bits (260000ppr)
- Modelo ultrapequeno e leve
- Resfriamento natural
- Grau de proteção IP55
- Conexão por cabos livres
- Flange de montagem 25x25mm
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor DC |
| Série do produto / Nome da família | Série MELSERVO J4 |
| Nome da subgama | Série HG-AK |
| Funções | Servo motor DC brushless |
| Projeto | Eixo reto, conexão vertical para encoder, lead integrado, feedback absoluto (18 bits), modelo ultracompacto, potência ultracompacta, resfriamento natural |
| Tensão de alimentação (DC) | 24Vcc-48Vcc |
| Corrente nominal | 2.1A |
| Potência ativa nominal (kW) | 10W / 0.01kW |
| Velocidade de rotação | 3000rpm 6000rpm (máxima; 48Vcc) |
| Torque nominal | 0.032Nm |
| Torque máximo | 0.095Nm |
| Momento de inércia | 0.00000029kg.m² (0.0029kg.cm²) |
| Tipo de conexão | Conexão por cabos livres |
| Modo de montagem | Montagem em flange de 25x25mm |
| Resolução | Feedback de encoder de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP55 |
| Dimensões | A30mm x L25mm x P70mm |
| Altura líquida (mm) | 30 mm |
| Largura líquida (mm) | 25 mm |
| Profundidade líquida (mm) | 70 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Carga radial máxima | 34 N |
| Carga axial máxima | 14 N |
| Corrente máxima | 6.3 A |
| Código de pedido / SKU do fabricante | HG-AK0136 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HGAK0136 |
| Em conformidade com a(s) norma(s) | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-3, EN60034-1, EN62061 SILCL3, EN50581, UL1004-1, UL1004-6, CSA, KC, EAC |
| Acessórios recomendados | Para uso em um único eixo, amplificadores MR-J4-03A6 – MR-J4-03A6-RJ. Utilizar cabos de amplificador motor como os seguintes. |
—SEPARATOR—
Documentos
Este produto é compatível com os amplificadores MR-J4-03A6 e MR-J4-03A6-RJ.
